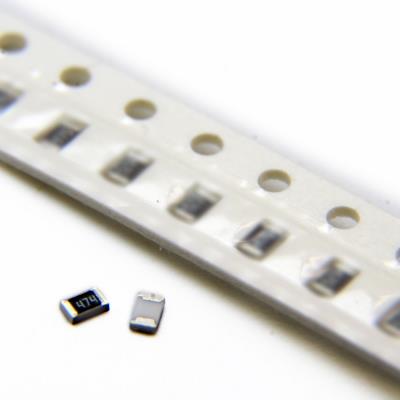

RESISTOR 470KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (مگااهم-سطح). این قطعه در پکیج فشرده 0805 ارائه می‌شود و برای کاربردهای تخصصی‌ای طراحی شده که نیازمند جریان‌های بسیار ناچیز، امپدانس ورودی فوق‌العاده بالا و یا ایجاد ثابت‌های زمانی بسیار طولانی هستند. استفاده از آن مستلزم ملاحظات طراحی ویژه‌ای است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 کیلواهم (kΩ)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک برای تقویت‌کننده‌های جریان‌-ولتاژ (Transimpedance Amplifiers - TIA): در مدارهای قرائت سنسورهای نوری (فتودیودها) یا سنسورهای خازنی که خروجی جریان‌های بسیار کوچکی دارند.

• مقاومت‌های کشش‌بالا (Ultra-High Value Pull-up/Pull-down): در مدارهای با مصرف انرژی فوق‌العاده پایین (Ultra-Low Power) یا برای تخلیه‌ی بسیار آهسته‌ی خازن‌ها.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: در ترکیب با خازن‌های چند میکروفارادی برای ایجاد تأخیرهای زمانی در حد ده‌ها ثانیه تا دقیقه.

• مقاومت‌های بار در مدارهای آنالوگ با امپدانس خروجی بالا.

• کاربردهای تخصصی در ابزار دقیق، مدارهای سنسور با حساسیت بالا و طراحی‌های کم‌مصرف (Low-Power Design).

✅ مزایا:

• دستیابی به امپدانس بسیار بالا در پکیج کوچک: امکان طراحی مدارهای فشرده با حساسیت بالا.

• TCR نسبتاً خوب (±100 ppm/°C): با توجه به محدوده فناوری فیلم ضخیم، این TCR قابل قبول است.

• ولتاژ کاری 150V: حاشیه ایمنی ولتاژی بالا.

• توان نامی بیش از حد کافی: برای جریان‌های میکروآمپری یا نانوآمپری که در این مقاومت جاری می‌شوند.

🎯 جمع‌بندی:
این مقاومت 470 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه تخصصی با چالش‌های طراحی قابل توجه است. در حالی که امکان دستیابی به امپدانس بسیار بالا و ثابت‌های زمانی طولانی را در فضای کم فراهم می‌کند، اما طراحی پیرامون آن باید با وسواس و آگاهی کامل از ملاحظات مربوط به نشت جریان، نویز و پایداری انجام شود. این مقاومت برای کاربردهای عمومی مناسب نیست و استفاده از آن نیازمند تخصص است. برای کاربردهای حساس و دقیق، مقاومت‌های فیلم نازک با تلورانس و TCR بهتر، اگرچه گران‌تر، انتخاب به مراتب مطمئن‌تری هستند.
