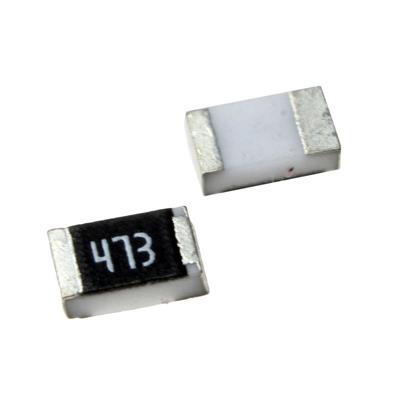

RESISTOR 47KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و بسیار پرکاربرد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 47 کیلواهم، یکی از مقادیر کلیدی و پرتکرار در طراحی‌های الکترونیکی، به ویژه در نقش‌های Pull-up، تقسیم ولتاژ و زمان‌بندی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 47 کیلواهم (kΩ) یا 47,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 47kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C) *(نکته: برخلاف برخی مدل‌های قبلی، TCR این مدل استاندارد ±200 ppm/°C است)*

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up کلاسیک: مقدار استاندارد و بسیار رایج برای خطوط Reset میکروکنترلرها، پایه‌های Config و خطوط کنترلی با جریان کشی بسیار کم.

• تقسیم‌کننده ولتاژ در مدارهای سنسور: به‌طور ویژه در ترکیب با ترمیستورهای NTC 10kΩ برای اندازه‌گیری دما.

• مقاومت‌های فیدبک و بار در مدارهای آنالوگ: در طبقات تقویت‌کننده عملیاتی و ترانزیستوری.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌ها برای ایجاد تأخیرهای زمانی در محدوده ده‌ها میلی‌ثانیه تا چند ثانیه.

• مقاومت‌های Pull-down در سوئیچینگ پاور MOSFET ها: برای تخلیه سریع گیت.

• کاربردهای عمومی در منابع تغذیه، درایورها، ماژول‌های ارتباطی و تجهیزات مصرفی.

✅ مزایا:

• مقدار مقاومت بنیادی و ضروری: 47kΩ یک مقدار حیاتی در جعبه ابزار هر مهندس است.

• کاربرد ویژه در سنسور دما: به دلیل تطبیق با ترمیستور 10kΩ، در هزاران مدار اندازه‌گیری دما استفاده می‌شود.

• توان 125mW: بیش از حد کافی برای کاربردهای سیگنالی و با جریان پایین.

• ولتاژ کاری 150V: حاشیه ایمنی عالی.

🎯 جمع‌بندی:
این مقاومت 47 کیلواهم در پکیج 0805 با دقت 5% و TCR ±200 ppm/°C، یک قطعه اساسی، قدرتمند و همه‌جا حاضر در دنیای الکترونیک است. این مقاومت ستون فقرات بسیاری از مدارهای کلیدی از جمله مدارهای Reset و سنسور دما را تشکیل می‌دهد. اگرچه به دلیل TCR استانداردش برای کاربردهای با دقت حرارتی بالا ایده‌آل نیست، اما برای اکثر کاربردهای عمومی، نمونه‌سازی اولیه و محصولاتی که حساسیت مطلق به دما ندارند، انتخاب اول، مطمئن و مقرون‌به‌صرفه محسوب می‌شود. داشتن آن در انبار یک ضرورت است.
