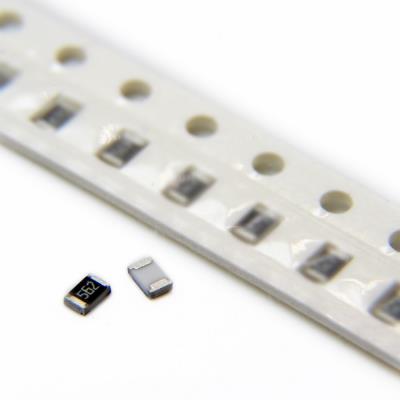

RESISTOR 5.6KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 5.6 کیلواهم، یک مقدار کلیدی در سری E24 است که اغلب در مدارهای تقسیم ولتاژ، زمان‌بندی و بایاس به‌عنوان گزینه‌ای با مقدار کمی بالاتر از 4.7kΩ انتخاب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 5.6 کیلواهم (kΩ) یا 5600 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.6kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ: در مدارهای تنظیم سطح، نمونه‌برداری از سنسورها یا ایجاد مراجع ولتاژی خاص، اغلب همراه با مقاومت‌های 10kΩ یا 12kΩ.

• مقاومت Pull-up: برای خطوطی که نیازمند جریان کشی کمتر نسبت به مقاومت 4.7kΩ هستند (مانند برخی پیکربندی‌های I²C با طول خط بلندتر یا فرکانس پایین‌تر).

• مقاومت‌های بایاس (Bias Resistors): در مراحل تقویت‌کننده ترانزیستوری یا مدارهای مجتمع آنالوگ برای تنظیم نقطه کار دقیق‌تر.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌ها برای تولید ثابت‌های زمانی خاص.

• مقاومت‌های فیدبک: در برخی پیکربندی‌های تقویت‌کننده‌های عملیاتی یا منابع تغذیه.

• کاربردهای عمومی در مدارهای آنالوگ و دیجیتال.

✅ مزایا:

• مقدار مقاومت پرکاربرد در سری E24: 5.6kΩ یک استاندارد صنعتی برای دستیابی به نسبت‌های تقسیم ولتاژ یا ثابت‌های زمانی مشخص است.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی مقاومت‌های فیلم ضخیم.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری عالی برای مدارهای ولتاژ پایین و متوسط.

• توان 125mW: کاملاً کافی برای کاربردهای سیگنال و با جریان پایین.

🎯 جمع‌بندی:
این مقاومت 5.6 کیلواهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه استاندارد، قابل اعتماد و کاربردی است که نیازهای طراحی‌های مبتنی بر محاسبه را با کمترین هزینه برآورده می‌کند. این مقاومت برای کاربردهای عمومی، نمونه‌سازی و محصولاتی که در آن‌ها دقت مطلق بحرانی نیست، یک انتخاب منطقی و مقرون‌به‌صرفه است. وجود آن در انبار، انعطاف طراحی را افزایش می‌دهد.
