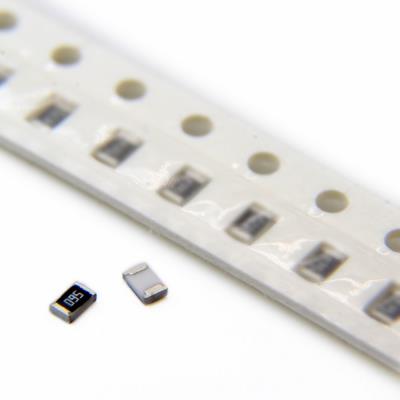

RESISTOR 56OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت کم است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 56 اهم، برای کاربردهایی طراحی شده که به مقاومت کم در مسیر جریان نیاز دارند، اما مقدار آن به اندازه‌ی مقاومت‌های بسیار کم (مثلاً زیر 10 اهم) حساسیت‌برانگیز نیست. این مقاومت نقطه‌ی تعادل خوبی بین محدود کردن جریان و ایجاد افت ولتاژ قابل مدیریت ایجاد می‌کند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان برای LEDهای پرقدرت‌تر: مناسب برای LEDهایی که به جریان بیشتری نسبت به حالت‌های معمول (بیش از 20mA) نیاز دارند، با محاسبه‌ی دقیق توان.

• مقاومت‌های Pull-up با جریان بیشتر: در خطوطی که نیاز به کشیدن جریان کمی بیشتر برای عملکرد مطمئن‌تر در محیط‌های پرنویز دارند.

• مقاومت‌های ترمیناسیون (مطابقت امپدانسی) عمومی: برای خطوط سیگنال با فرکانس متوسط.

• مقاومت‌های حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص وجود جریان (On/Off) یا اندازه‌گیری جریان‌های نسبتاً بالا با افت ولتاژ قابل توجه.

• مقاومت‌های تخلیه (Bleeder Resistor): برای تخلیه‌ی سریع‌تر خازن‌ها.

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و رابط‌ها.

✅ مزایا:

• مقدار مقاومت متعادل: به اندازه‌ی کافی کم برای محدود کردن جریان‌های مفید، و به اندازه‌ی کافی بزرگ برای جلوگیری از اتلاف توان بیش از حد در جریان‌های متوسط.

• توان 125mW: ظرفیت مناسبی برای مدیریت توان در این محدوده مقاومتی.

• ولتاژ کاری 150V: حاشیه ایمنی ولتاژی بسیار بالا.

• پکیج 0805: اندازه عملی برای کار با جریان‌های تا حدود 50-60 میلی‌آمپر (با محاسبه‌ی توان).

🎯 جمع‌بندی:
این مقاومت 56 اهم در پکیج 0805 با دقت 5% و TCR ±200 ppm/°C، یک قطعه کاربردی و مقرون‌به‌صرفه برای کاربردهای عمومی با مقاومت کم و جریان متوسط است. این مقاومت برای کارهایی مانند محدود کردن جریان LEDهای پرقدرت یا تخلیه‌ی خازن که در آن‌ها دقت بالا و پایداری دمایی اولویت ندارند، گزینه‌ی مناسبی است. با این حال، محدودیت اصلی آن TCR بالا و نیاز به محاسبه‌ی دقیق توان می‌باشد. برای هر کاربرد حساس به دما یا نیازمند دقت در جریان، باید از مقاومت‌های با TCR پایین‌تر و دقت بالاتر استفاده کرد.
