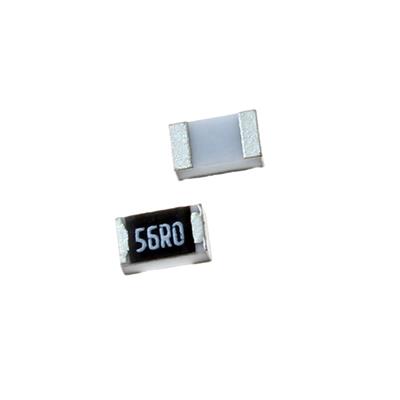

RESISTOR 56OHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با دقت بالا و مقدار مقاومت کم. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با تلورانس دقیق 1%، نسخه‌ی دقیق‌تر و قابل کنترل‌تر از مقاومت 56 اهم با دقت 5% است. با این حال، با توجه به ضریب دمایی نسبتاً بالای آن (±200 ppm/°C)، دقت آن عمدتاً در دمای ثابت قابل اتکا است و برای کاربردهای حساس به تغییرات دما مناسب نیست.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film) - نوع دقیق

• مقدار مقاومت: 56 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56Ω با دقت بالا

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان دقیق در دمای ثابت: برای تنظیم دقیق‌تر جریان LEDها یا بارهای دیگر در محیط‌های با دمای کنترل‌شده.

• مقاومت‌های Pull-up/Pull-down دقیق: در خطوطی که مقدار مقاومت دقیق برای اطمینان از سطوح ولتاژ خاص (با در نظر گرفتن جریان ورودی/خروجی پایه‌ها) مهم است.

• مقاومت‌های تطبیق امپدانس با دقت بهتر: در خطوط انتقال سیگنال که نیاز به مقدار مقاومت دقیق‌تری دارند.

• مقاومت حس‌گر جریان (Current Sense) با دقت متوسط: برای اندازه‌گیری جریان در کاربردهای غیردقیق یا تشخیص جریان، به شرطی که تغییرات دمای محیط ناچیز باشد یا اثر آن جبران شود.

• کاربردهای عمومی که در آن تکرارپذیری و تطابق دقیق‌تر بین کانال‌ها یا واحدهای مختلف مهم است (مانند آرایه‌های LED).

✅ مزایا:

• دقت 1%: اطمینان از مقدار مقاومت دقیق‌تر در دمای مرجع (معمولاً 25°C)، که منجر به تنظیم دقیق‌تر جریان یا ولتاژ می‌شود.

• تکرارپذیری بهتر در تولید: کاهش پراکندگی در مقادیر جریان مدار در طول تولید انبوه نسبت به نوع 5%.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری بسیار بالا.

🎯 جمع‌بندی:
این مقاومت 56 اهم با دقت 1% در پکیج 0805، یک بهبود کنترل‌شده نسبت به نوع 5% در شرایط دمایی پایدار است. این قطعه تکرارپذیری و دقت بهتری در نقطه کاری طراحی ارائه می‌دهد، اما به دلیل TCR نسبتاً بالا (±200 ppm/°C)، قابلیت آن برای حفظ این دقت در گستره دمایی وسیع محدود است. انتخاب آن یک تصمیم مبین است: برای کاربردهای با دمای کنترل‌شده که نیاز به تطابق دقیق دارند مفید، ولی برای کاربردهای دقیقِ حساس به دما یا سنس جریان، گزینه مناسبی نیست.
