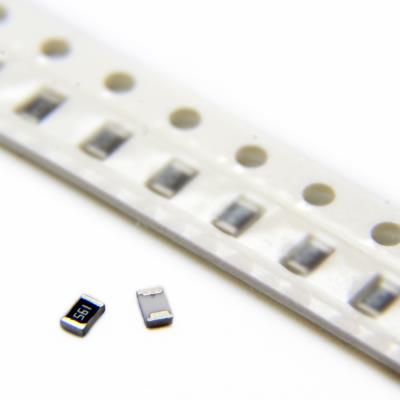

مقاومت 560 اهم 0805 smd

نام قطعه:

RESISTOR 560OHMS 0805 5% SMD

نام کارخانه‌ای:

SER0805J0561AR

کشور سازنده:
چین
پکیج:
0805 (2012)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 560 اهم 0805 smd

مقاومت 560 اهم 0805 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0805 (2012)
  • مقاومت 560 اهم
  • توان (وات) 125 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 150 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • حداقل ضریب دمایی -100 ضریب دمایی
  • کاربرد General Application

RESISTOR 560OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-پایین و استاندارد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 560 اهم، یکی از مقادیر پرکاربرد در سری E24 محسوب می‌شود که اغلب به عنوان گزینه‌ای با مقاومت بالاتر از 470Ω و پایین‌تر از 680Ω در طراحی‌ها انتخاب می‌گردد.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • فناوری: فیلم ضخیم (Thick Film)

  • مقدار مقاومت: 560 اهم (Ω)

  • تحمل (دقت): ±5%

  • توان نامی (Rating): 125mW (0.125W)

  • نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

  • برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 560Ω

  • حداکثر توان قابل تحمل: 125mW

  • حداکثر ولتاژ کاری: 150VDC

  • تحمل (تلورانس): ±5%

  • ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

  • دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • محدودکننده جریان LED با جریان کم: ایده‌آل برای LEDهایی که نیاز به روشنایی کمتر یا کار با ولتاژ منبع بالاتر (مانند 12V یا 24V) دارند، جایی که مقاومت 470Ω جریان زیادی ایجاد می‌کند.

  • مقاومت‌های Pull-up برای خطوط طولانی‌تر یا کم‌مصرف‌تر: کاهش جریان کشی نسبت به مقاومت‌های 330Ω یا 470Ω برای صرفه‌جویی در توان یا کاهش ریپل ولتاژ در خطوط طولانی.

  • تقسیم‌کننده ولتاژ: در مدارهای سنسور یا تنظیم سطح سیگنال.

  • مقاومت‌های بایاس (Bias Resistors): در مراحل اولیه تقویت‌کننده‌های ترانزیستوری یا Op-amp.

  • مدارهای فیلتر RC: در ترکیب با خازن برای حذف نویزهای خاص.

  • کاربردهای عمومی در بردهای الکترونیکی مصرفی، صنعتی و توسعه‌ای.

✅ مزایا:

  • مقدار مقاومت پرکاربرد و همه‌کاره: 560Ω نقطه میانه مناسبی در محدوده مقاومت‌های پایین است.

  • ایمنی و عمر طولانی برای LEDها: با محدود کردن جریان به سطوح پایین‌تر، استرس حرارتی روی LED را کاهش داده و عمر آن را افزایش می‌دهد.

  • TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی فیلم ضخیم.

  • ولتاژ کاری 150V: حاشیه ایمنی بسیار بالا.

🎯 جمع‌بندی:
این مقاومت 560 اهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه پایه‌ای، مطمئن و محافظه‌کارانه است. این مقاومت تعادل خوبی بین ایمنی، عمر طولانی و مصرف توان ارائه می‌دهد و به‌ویژه به عنوان مقاومت محدودکننده جریان برای LEDهای با روشنایی متوسط یا در ولتاژهای منبع بالاتر توصیه می‌شود. انتخاب آن نشان‌دهنده رویکردی محتاطانه و بهینه برای طراحی مدارهای پایدار و بادوام است.



Features انتخاب ویژگی
Resistance 560 Ω ≤ = ≥
Power Rating 125 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 150 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0805 (2012)
