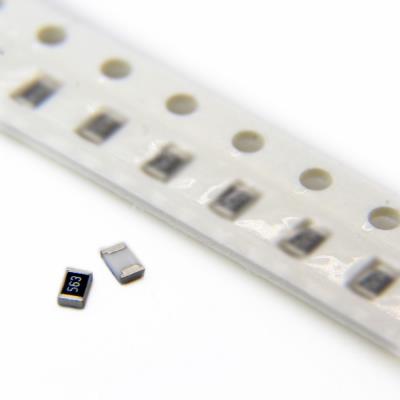

RESISTOR 56KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 56 کیلواهم، یکی از مقادیر کلیدی در سری E24 است که به طور گسترده در مدارهای تقسیم ولتاژ، بایاس و زمان‌بندی، به ویژه در کاربردهای آنالوگ و حساسیت‌پذیر استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 کیلواهم (kΩ)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ پرکاربرد: اغلب در ترکیب با مقاومت‌های 10kΩ، 22kΩ یا 100kΩ برای ایجاد نسبت‌های تقسیم ولتاژ رایج (مانند 5:1 یا 10:1) در مدارهای سنسور، ADC و تنظیم سطح.

• مقاومت‌های Pull-up با امپدانس بالا: برای خطوطی که نیاز به مصرف جریان بسیار کم دارند (مانند برخی سنسورهای دیجیتال یا خطوط کنترلی کم‌مصرف).

• مقاومت‌های بایاس در مدارهای آنالوگ: در گیت‌های ترانزیستورهای MOSFET یا مراحل ورودی آپ‌آمپ‌ها برای ایجاد امپدانس ورودی بالا.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌های ظرفیت متوسط برای تولید ثابت‌های زمانی در محدوده ده‌ها میلی‌ثانیه تا چند ثانیه.

• مقاومت‌های فیدبک در تقویت‌کننده‌ها: برای تنظیم بهره در برخی پیکربندی‌ها.

• کاربردهای عمومی در منابع تغذیه، تقویت‌کننده‌های صوتی و مدارهای کنترل.

✅ مزایا:

• مقدار مقاومت استاندارد و پرکاربرد: 56kΩ یک مقدار بنیادی در طراحی‌های آنالوگ و ابزار دقیق است.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر نسبت به نسل قدیمی مقاومت‌های فیلم ضخیم (±400 ppm/°C).

• ولتاژ کاری 150V: حاشیه ایمنی عالی برای اغلب کاربردهای ولتاژ پایین.

• توان 125mW: کاملاً کافی برای کاربردهای سیگنالی و با جریان پایین این مقاومت.

🎯 جمع‌بندی:
این مقاومت 56 کیلواهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه اساسی، قابل اعتماد و بسیار کاربردی برای طیف وسیعی از طراحی‌های الکترونیکی است. این مقاومت نیازهای معمول طراحی آنالوگ و دیجیتال با امپدانس بالا را به‌طور مؤثر و مقرون‌به‌صرفه برآورده می‌سازد. برای پروژه‌های عمومی، نمونه‌سازی و محصولاتی که در آن‌ها حساسیت مطلق به تلورانس مقاومت بحرانی نیست، یک انتخاب ایده‌آل و پرتکرار محسوب می‌شود.
