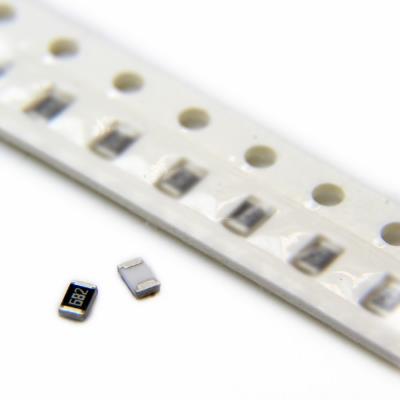

RESISTOR 6.8KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 6.8 کیلواهم، یکی از مقادیر کلیدی و پرتکرار در سری E24 است که اغلب در مدارهای تقسیم ولتاژ، زمان‌بندی و به عنوان مقاومت‌های Pull-up یا بار استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 6.8 کیلواهم (kΩ) یا 6800 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 6.8kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up استاندارد: یک مقدار رایج و بهینه برای خطوط I²C در حالت سرعت استاندارد (100 کیلوهرتز) و دیگر خطوط ارتباطی، که تعادل خوبی بین سرعت سوئیچینگ و مصرف جریان ایجاد می‌کند.

• تقسیم‌کننده ولتاژ: در مدارهای سنسور، تنظیم سطح ولتاژ و ایجاد مراجع ولتاژی خاص (اغلب همراه با مقاومت‌های 10kΩ، 3.3kΩ یا 4.7kΩ).

• مقاومت‌های بایاس و بار: در مراحل تقویت‌کننده ترانزیستوری و مدارهای مجتمع آنالوگ.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌های رایج برای تولید فرکانس‌ها یا تأخیرهای زمانی پرکاربرد.

• مقاومت‌های فیدبک: در منابع تغذیه خطی یا سوئیچینگ.

• کاربردهای عمومی در تقریباً هر نوع برد الکترونیکی.

✅ مزایا:

• مقدار مقاومت ایده‌آل برای I²C: 6.8kΩ یکی از مقادیر توصیه‌شده برای Pull-up خطوط SDA و SCL در استاندارد I²C است.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی مقاومت‌های فیلم ضخیم.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری عالی.

• توان 125mW: کاملاً کافی برای تمامی کاربردهای سیگنالی این مقاومت.

🎯 جمع‌بندی:
این مقاومت 6.8 کیلواهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه استاندارد، قابل اعتماد و تقریباً ضروری در طراحی‌های مدرن، به ویژه برای رابط‌های ارتباطی است. این مقاومت ترکیبی از کاربردپذیری گسترده، عملکرد ثابت و کمترین هزینه ممکن را ارائه می‌دهد. انتخاب آن به‌ویژه برای پیاده‌سازی رابط I²C و کاربردهای عمومی تقسیم ولتاژ یک انتخاب هوشمندانه و مبتنی بر استانداردهای صنعتی محسوب می‌شود. هر مهندس یا hobbyist باید تعداد مناسبی از این مقاومت را در انبار خود داشته باشد.
