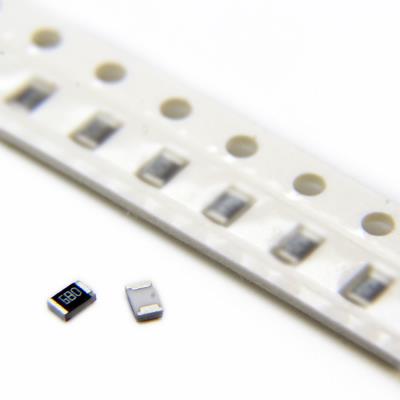

RESISTOR 68OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت کم است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 68 اهم، برای کاربردهایی طراحی شده که به یک مقاومت با مقدار کم ولی نه خیلی کم (بالاتر از 10-47 اهم) نیاز دارند، مانند محدود کردن جریان، ترمیناسیون یا به عنوان بار عمومی.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 68 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان عمومی: برای LEDها، بارهای کوچک یا محافظت از پایه‌ها در جریان‌های متوسط.

• مقاومت‌های Pull-up با قابلیت جریان کشی بیشتر: در خطوطی که نیاز به کشیدن جریان کمی بیشتر برای عملکرد مطمئن در محیط‌های با نویز دارند.

• ترمیناتور (مطابقت امپدانسی) عمومی: برای خطوط سیگنال با فرکانس متوسط که نیاز به امپدانس حدود ده‌ها اهم دارند.

• مقاومت‌های حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص جریان یا اندازه‌گیری‌های تقریبی با افت ولتاژ نسبتاً بالاتر از مقاومت‌های بسیار کم.

• مقاومت‌های تخلیه (Bleeder Resistor): برای تخلیه خازن‌ها با سرعت معقول.

• کاربردهای عمومی در مدارهای قدرت پایین و رابط‌ها.

✅ مزایا:

• مقدار مقاومت پرکاربرد: 68Ω یک مقدار استاندارد در سری E24 است.

• توان 125mW: ظرفیت مناسبی برای مدیریت توان در این محدوده مقاومتی.

• ولتاژ کاری 150V: حاشیه ایمنی ولتاژی بسیار بالا.

• پکیج 0805: اندازه عملی برای کار با جریان‌های تا حدود 40-50 میلی‌آمپر (با محاسبه دقیق توان).

🎯 جمع‌بندی:
این مقاومت 68 اهم در پکیج 0805 با دقت 5% و TCR ±200 ppm/°C، یک قطعه کاربردی و مقرون‌به‌صرفه برای کاربردهای عمومی با مقاومت کم و جریان متوسط است. این مقاومت برای کارهایی مانند محدود کردن جریان LEDهای معمولی، تخلیه خازن یا ترمیناسیون غیردقیق که در آن‌ها دقت بالا و پایداری دمایی اولویت ندارند، گزینه‌ای مناسب است. با این حال، محدودیت اصلی آن TCR بالا و نیاز به محاسبه دقیق توان می‌باشد. برای هر کاربرد حساس به دما یا نیازمند دقت در جریان، باید از مقاومت‌های با TCR پایین‌تر و دقت بالاتر استفاده کرد.
