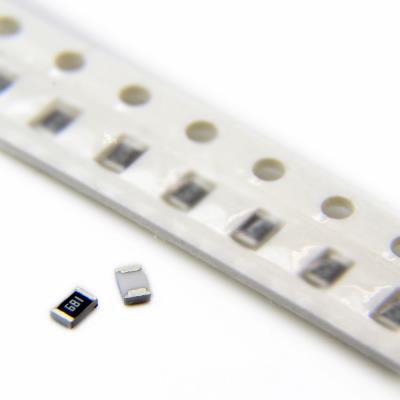

مقاومت 680 اهم 0805 smd

نام قطعه:

RESISTOR 680OHMS 0805 5% SMD

نام کارخانه‌ای:

SER0805J0681AR

کشور سازنده:
چین
پکیج:
0805 (2012)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 680 اهم 0805 smd

مقاومت 680 اهم 0805 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0805 (2012)
  • مقاومت 680 اهم
  • توان (وات) 125 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 150 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی
  • حداکثر ضریب دمایی 100 ضریب دمایی

RESISTOR 680OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و استاندارد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 680 اهم، یکی از پرکاربردترین مقادیر در سری E24 محسوب می‌شود. این مقاومت اغلب به عنوان گزینه‌ای با مقدار بالاتر از 560Ω و پایین‌تر از 820Ω در طراحی‌ها انتخاب می‌گردد.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • فناوری: فیلم ضخیم (Thick Film)

  • مقدار مقاومت: 680 اهم (Ω)

  • تحمل (دقت): ±5%

  • توان نامی (Rating): 125mW (0.125W)

  • نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

  • برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 680Ω

  • حداکثر توان قابل تحمل: 125mW

  • حداکثر ولتاژ کاری: 150VDC

  • تحمل (تلورانس): ±5%

  • ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

  • دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • محدودکننده جریان LED با جریان کم و ایمنی بالا: ایده‌آل برای LEDهایی که نیاز به روشنایی پایین، عمر طولانی یا کار با ولتاژ منبع بالاتر دارند (مانند 12V یا 24V). جریان عبوری بسیار کم، استرس حرارتی روی LED را به حداقل می‌رساند.

  • مقاومت‌های Pull-up کم‌مصرف: برای خطوطی که نیاز به مصرف جریان بسیار ناچیز دارند (مثلاً در مدارهای باتری‌خور با طول عمر بالا).

  • تقسیم‌کننده ولتاژ: در مدارهای سنسور، تنظیم سطح سیگنال یا ایجاد مراجع ولتاژ خاص.

  • مقاومت‌های بایاس (Bias Resistors) در مدارهای با امپدانس بالا: برای کاهش جریان بایاس.

  • مدارهای فیلتر RC: در ترکیب با خازن برای حذف نویزهای فرکانس پایین‌تر.

  • کاربردهای عمومی در بردهای الکترونیکی مصرفی، صنعتی و توسعه‌ای.

✅ مزایا:

  • مقدار مقاومت پرکاربرد و ایمن: 680Ω یک انتخاب محافظه‌کارانه و مطمئن برای محدود کردن جریان است.

  • حداکثر کردن عمر LED: با محدود کردن جریان به سطوح بسیار پایین (معمولاً زیر 5mA در ولتاژ 5V)، گرمایش داخلی LED را به شدت کاهش می‌دهد.

  • TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی فیلم ضخیم.

  • ولتاژ کاری 150V: حاشیه ایمنی بسیار بالا.

🎯 جمع‌بندی:
این مقاومت 680 اهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه پایه‌ای، بسیار ایمن و کم‌مصرف است. این مقاومت اولویت را بر عمر طولانی، ایمنی و صرفه‌جویی در انرژی قرار می‌دهد و به‌ویژه به عنوان مقاومت محدودکننده جریان برای LEDهای نشانگر (Indicator) و کاربردهای کم‌مصرف (Low-Power) بسیار توصیه می‌شود. انتخاب آن نشان‌دهنده رویکردی محتاطانه و بهینه برای طراحی مدارهای پایدار، بادوام و با قابلیت اطمینان بالا است.



Features انتخاب ویژگی
Resistance 680 Ω ≤ = ≥
Power Rating 125 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 150 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0805 (2012)
