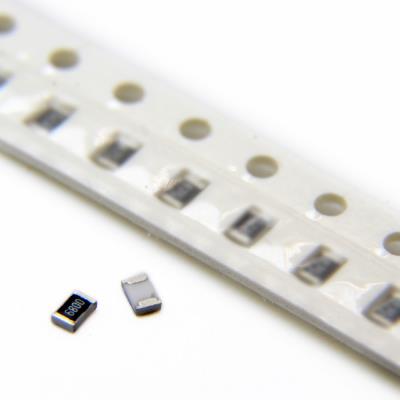

RESISTOR 680OHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با دقت بالا و مقدار مقاومت متوسط. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با تلورانس دقیق 1% و ضریب دمایی بهبودیافته (±100 ppm/°C)، نسخه‌ای دقیق و قابل کنترل از مقاومت پرکاربرد 680 اهم است. این مقاومت برای کاربردهایی طراحی شده که در آن‌ها مقدار دقیق جریان یا نسبت تقسیم ولتاژ (حتی در سطوح جریان پایین) مهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film) - نوع دقیق

• مقدار مقاومت: 680 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680Ω با دقت بالا

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده دقیق: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای دقیق با جریان تنظیم‌شده کم: برای تنظیم دقیق جریان‌های بسیار پایین (در حد چند میلی‌آمپر) در مدارهای مرجع، سنسورهای جریان یا منابع جریان ثابت ساده.

• تقسیم‌کننده‌های ولتاژ دقیق با امپدانس نسبتاً بالا: در مدارهایی که هم‌زمان به دقت و مصرف جریان کم نیاز است (مانند برخی مدارهای نمونه‌برداری ADC).

• مقاومت‌های فیدبک دقیق در تقویت‌کننده‌های ترانزیستوری: برای دستیابی به بهره یا امپدانس خروجی دقیق.

• مقاومت‌های Pull-up دقیق برای خطوط کم‌مصرف: در خطوطی که سطح ولتاژ منطقی باید با جریان کشی بسیار کم و به‌طور دقیق حفظ شود.

• کالیبراسیون یا تنظیم دقیق (Trimming) در تولید: برای تنظیم دقیق نقطه کار مدار در خط تولید، به جای استفاده از تریم‌پات.

• کاربردهای عمومی که در آن تکرارپذیری و تطابق دقیق بین کانال‌ها مهم است، مانند آرایه‌های سنسور یا کانال‌های اندازه‌گیری.

✅ مزایا:

• دقت 1%: تضمین عملکرد دقیق مدار حتی در سطوح جریان و ولتاژ پایین، جایی که تغییرات کوچک مقاومت تأثیر قابل توجهی دارد.

• تکرارپذیری عالی: کاهش پراکندگی در مشخصه‌های مدار در طول تولید انبوه.

• TCR عالی (±100 ppm/°C): پایداری دمایی خوب که دقت را در گستره دمایی کاری حفظ می‌کند.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری بسیار بالا.

🎯 جمع‌بندی:
این مقاومت 680 اهم با دقت 1% و TCR ±100 ppm/°C در پکیج 0805، یک ابزار دقیق برای طراحی‌های حساس و بهینه‌شده است. این قطعه مزایای مقاومت پرکاربرد 680Ω (ایمنی و مصرف پایین) را با دقت مهندسی سطح بالا ترکیب می‌کند. انتخاب آن به جای نوع 5%، یک حرکت آگاهانه برای تضمین صحت عملکرد مدارهای با حساسیت بالا، به‌ویژه در کاربردهای آنالوگ دقیق، مرجع جریان کم یا تقسیم ولتاژ حساس است. این مقاومت برای طراحانی که به تکرارپذیری، پایداری و دقت در مقادیر جریان پایین اهمیت می‌دهند، انتخابی ایده‌آل است.
