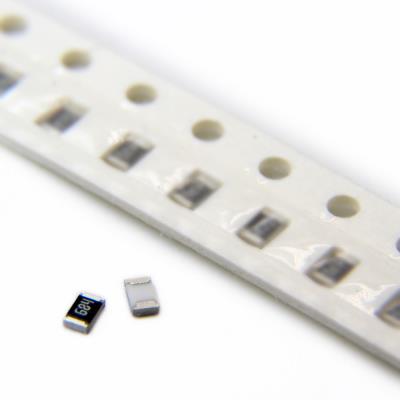

RESISTOR 680KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (در آستانه مقادیر مگااهم). این قطعه در پکیج فشرده 0805 ارائه می‌شود و جزو قطعات تخصصی محسوب می‌شود. کاربرد آن منحصر به مدارهایی است که نیازمند جریان‌های فوق‌العاده کم (در حد نانوآمپر) یا ثابت‌های زمانی بسیار طولانی هستند و استفاده از آن چالش‌های طراحی قابل توجهی را به همراه دارد.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 680 کیلواهم (kΩ)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت فیدبک در تقویت‌کننده‌های جریان-ولتاژ (TIA) با بهره فوق‌العاده بالا: برای سنسورهای با خروجی جریان بسیار ضعیف (مانند برخی آشکارسازهای یونیزاسیون یا سنسورهای علمی).

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: برای ایجاد تأخیرهای چند دقیقه‌ای با خازن‌های عملی و معقول.

• مقاومت‌های کشش (Pull-up/Pull-down) در مدارهای با مصرف انرژی فوق‌حساس (Femto-ampere level).

• کاربردهای خاص در تجهیزات آزمایشگاهی، ابزار دقیق علمی و مدارهای با امپدانس ورودی بسیار بالا.

✅ مزایا:

• دستیابی به امپدانس بسیار بالا در فضای کم.

• TCR قابل قبول برای این رنج مقدار.

🎯 جمع‌بندی:
این مقاومت 680 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه با کاربرد بسیار محدود و چالش‌های فنی تقریباً غلبه‌ناپذیر برای طراحان عمومی است. اگرچه از نظر تئوری امکان دستیابی به امپدانس بالا را فراهم می‌کند، اما مشکلات ذاتی مربوط به نشت جریان، نویز، پایداری و دقت، استفاده عملی از آن را در پروژه‌های معمولی غیرممکن یا بسیار غیرقابل اعتماد می‌سازد.
