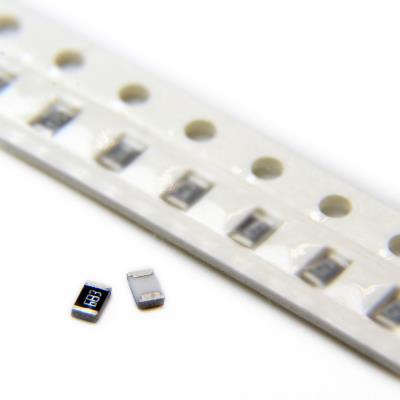

RESISTOR 68KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 68 کیلواهم، یکی از مقادیر کلیدی و بسیار رایج در سری E24 است که به طور گسترده در مدارهای تقسیم ولتاژ، بایاس، زمان‌بندی و به عنوان مقاومت‌های Pull-up یا بار با امپدانس بالا استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 68 کیلواهم (kΩ)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ استاندارد: اغلب در ترکیب با مقاومت‌های 10kΩ، 22kΩ، 100kΩ یا 47kΩ برای ایجاد نسبت‌های تقسیم ولتاژ رایج و دقیق در مدارهای سنسور، مبدل‌های آنالوگ به دیجیتال (ADC) و مدارهای مرجع.

• مقاومت‌های Pull-up با امپدانس بالا: برای خطوطی که نیاز به جریان کشی بسیار کم دارند، مانند پایه‌های ورودی آنالوگ، خطوط کنترلی کم‌مصرف یا در کنار سنسورهای خاص.

• مقاومت‌های بایاس در تقویت‌کننده‌های عملیاتی و ترانزیستوری: برای تنظیم نقطه کار با جریان بایاس بسیار پایین.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌ها برای تولید ثابت‌های زمانی در محدوده چند ده میلی‌ثانیه تا چند ثانیه.

• مقاومت‌های بار (Load Resistors) در خروجی مدارهای آنالوگ.

• کاربردهای عمومی در منابع تغذیه، تقویت‌کننده‌های صوتی، مدارهای فیلتر و کنترل.

✅ مزایا:

• مقدار مقاومت بنیادی و پرکاربرد: 68kΩ یک مقدار استاندارد و حیاتی در طراحی‌های آنالوگ و ابزار دقیق است.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی مقاومت‌های فیلم ضخیم (±400 ppm/°C).

• ولتاژ کاری 150V: حاشیه ایمنی عالی برای اغلب کاربردهای ولتاژ پایین و متوسط.

• توان 125mW: کاملاً کافی برای کاربردهای سیگنالی و با جریان پایین این مقاومت.

🎯 جمع‌بندی:
این مقاومت 68 کیلواهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه اساسی، قابل اعتماد و همه‌کاره در جعبه ابزار هر مهندس الکترونیک است. این مقاومت تعادل مناسبی بین عملکرد، هزینه و در دسترس بودن را ارائه می‌دهد و برای اکثر کاربردهای عمومی، نمونه‌سازی اولیه و محصولات غیرحساس به دقت بالا، یک انتخاب استاندارد، مطمئن و مقرون‌به‌صرفه محسوب می‌شود. داشتن آن در انبار یک ضرورت عملی است.
