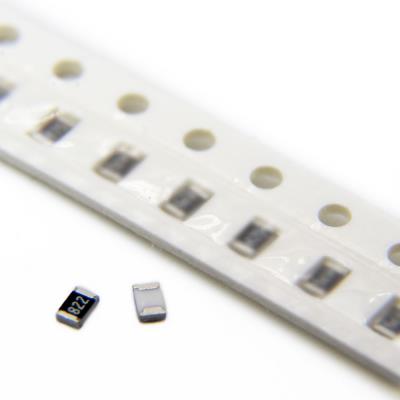

RESISTOR 8.2KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 8.2 کیلواهم، یکی از مقادیر کلیدی در سری E24 است که اغلب در مدارهای تقسیم ولتاژ، زمان‌بندی و به عنوان مقاومت‌های Pull-up، فیدبک یا بار با مقدار کمی بالاتر از 6.8kΩ استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 8.2 کیلواهم (kΩ) یا 8200 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 8.2kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ پرکاربرد: در ترکیب با مقاومت‌های 1.8kΩ، 2.2kΩ یا 10kΩ برای ایجاد نسبت‌های تقسیم ولتاژ خاص (مثلاً برای ایجاد 0.8V از 5V یا دیگر سطوح مرجع).

• مقاومت Pull-up با مصرف جریان کمتر: جایگزینی برای 4.7kΩ یا 6.8kΩ در خطوطی که نیاز به کشیدن جریان حتی کمتری دارند (مانند خطوط I²C با طول زیاد یا در طراحی‌های کم‌مصرف).

• مقاومت‌های فیدبک در منابع تغذیه: در شبکه تقسیم ولتاژ فیدبک برخی رگولاتورهای خطی و سوئیچینگ.

• مقاومت‌های بایاس و بار در مدارهای آنالوگ: در طبقات تقویت‌کننده برای تنظیم بهره یا نقطه کار.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌ها برای تولید فرکانس یا تأخیرهای زمانی مشخص.

• کاربردهای عمومی در مدارهای کنترل، سنسور و ارتباطی.

✅ مزایا:

• مقدار مقاومت استاندارد و پرکاربرد: 8.2kΩ یک مقدار ضروری برای دستیابی به نسبت‌های محاسبه‌شده در طراحی است.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی مقاومت‌های فیلم ضخیم.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری عالی.

• توان 125mW: کاملاً کافی برای کاربردهای سیگنالی این مقاومت.

🎯 جمع‌بندی:
این مقاومت 8.2 کیلواهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه استاندارد، قابل اعتماد و کاربردی است که نیازهای طراحی‌های مبتنی بر محاسبه دقیق نسبت‌ها را با کمترین هزینه برآورده می‌کند. این مقاومت برای کاربردهای عمومی، نمونه‌سازی و محصولاتی که در آن‌ها دقت مطلق بحرانی نیست، یک انتخاب منطقی و مقرون‌به‌صرفه است. وجود آن در انبار، امکان پیاده‌سازی طیف وسیع‌تری از طراحی‌های از پیش محاسبه‌شده را فراهم می‌آورد.
