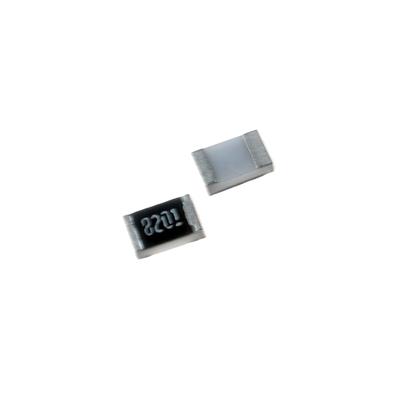

مقاومت 8.2 کیلو اهم 1 درصد 0805 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 8.2KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با دقت بالا و مقدار مقاومت متوسط. این قطعه در پکیج استاندارد 0805 ارائه میشود و با تلورانس دقیق 1% و ضریب دمایی بهبودیافته (±100 ppm/°C)، نسخهای دقیق و قابل اطمینان از مقاومت پرکاربرد 8.2 کیلواهم است. این مقاومت برای کاربردهایی طراحی شده که در آنها نسبتهای محاسبهشده (مانند تقسیم ولتاژ یا تنظیم بهره) باید با اطمینان بالا و انحراف حداقلی تحقق یابد.
🧩 مشخصات کلی:
نوع: مقاومت ثابت (Fixed Resistor)
فناوری: فیلم ضخیم (Thick Film)
💡 کاربردهای اصلی:
تقسیمکنندههای ولتاژ دقیق برای مراجع ولتاژی خاص: برای ایجاد سطوح ولتاژ دقیق (مانند 0.82V، 1.64V و غیره از یک منبع 5V یا 3.3V) در مبدلهای آنالوگ به دیجیتال (ADC)، مقایسهگرها یا مدارهای آستانه.
تنظیم بهره دقیق در تقویتکنندههای عملیاتی: در پیکربندیهای غیرمعکوس یا تفاضلی که بهره به نسبت دقیق دو مقاومت (مثلاً 8.2kΩ و 1kΩ برای بهره 9.2) وابسته است.
مقاومتهای فیدبک دقیق در منابع تغذیه یا مدارهای کنترلی: برای تنظیم پارامترهای خروجی با خطای کمتر.
مدارهای زمانبندی با دقت خوب: در نوسانسازها یا تایمرهایی که فرکانس باید با تکرارپذیری بالا حفظ شود.
مقاومتهای Pull-up دقیق در خطوط حساس: در خطوطی که سطح ولتاژ منطقی باید با حاشیه نویز بهینهای حفظ شود.
کاربردهای عمومی با نیاز به کیفیت، قابلیت تکرار و کاهش پراکندگی در تولید انبوه.
✅ مزایا:
دقت 1%: تضمین تحقق نسبتها و مقادیر محاسبهشده در طراحی، که منجر به عملکرد دقیق و قابل پیشبینی مدار میشود.
تکرارپذیری عالی در تولید انبوه: کاهش تغییرپذیری بین واحدهای مختلف یک محصول ناشی از تلورانس مقاومت.
TCR عالی (±100 ppm/°C): پایداری دمایی برتر که اطمینان میدهد دقت مدار در برابر نوسانات دما حفظ میشود.
ولتاژ کاری 150V: ایمنی و حاشیه کاری بسیار بالا.
🎯 جمعبندی:
این مقاومت 8.2 کیلواهم با دقت 1% و TCR ±100 ppm/°C در پکیج 0805، ابزاری دقیق برای مهندسینی است که به بهینهسازی و کنترل دقیق پارامترهای مدار اهمیت میدهند. این قطعه شکاف بین طراحی نظری دقیق و پیادهسازی عملی قابل اعتماد را پر میکند. انتخاب آن به جای نوع 5%، یک سرمایهگذاری کوچک برای دستیابی به بهبودی بزرگ در صحت عملکرد، بهویژه در کاربردهای آنالوگ حساس، مراجع ولتاژ و تقسیمکنندههای دقیق است و نشاندهندهی رویکردی حرفهای و مبتنی بر کیفیت در طراحی میباشد.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 8.2 kΩ | |
| Power Rating | 125 mW | |
| Tolerance | 1 % | |
| Voltage Rating DC | 150 V | |
| Temperature Coefficient (Min) | -100 PPM/°C | |
| Temperature Coefficient (Max) | 100 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 0805 | |
| 2,710 ریال |
|
1,000 عدد |
| 2,570 ریال |
|
5,000 عدد |
