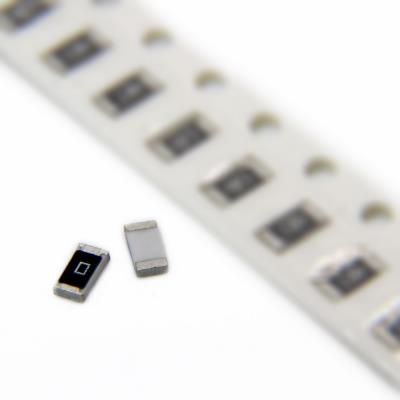

مقاومت 0 اهم 1206 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 0OHMS 1206 5% SMD
یک مقاومت صفر اهم (Zero-Ohm Resistor یا Jumper) از نوع SMD است. این قطعه در پکیج 1206 ارائه میشود و بهعنوان یک اتصالدهنده (Jumper) یا شنت (Shunt) قابل لحیمکاری روی برد عمل میکند. هدف اصلی آن ایجاد یک مسیر اتصال کوتاه با امپدانس بسیار پایین بین دو نقطه از مدار، با قابلیت مونتاژ ماشینی و بدون نیاز به سیمکشی دستی یا گذر از زیر برد است.
🧩 مشخصات کلی:
نوع: مقاومت صفر اهم (Zero-Ohm Jumper / Shunt Resistor)
فناوری: فیلم ضخیم (Thick Film) - به صورت یک رسانای جامد
مقدار مقاومت: 0 اهم (Ω) - مقاومت واقعی معمولاً کمتر از 50 میلیاهم (mΩ)
تحمل (دقت): ±5% (بر مقدار اسمی صفر، اما نشاندهنده تلورانس تولید است)
توان نامی (Rating): 250mW (0.25W)
نوع بستهبندی: 1206 (3216 متریک) - SMD/SMT
برند/سازنده: عمومی (Non-Brand)
⚙️ مشخصات فنی کلیدی:
حداکثر توان قابل تحمل: 250mW
حداکثر ولتاژ کاری: 200VDC
دمای عملیاتی: -55°C تا +155°C
💡 کاربردهای اصلی:
اتصالدهنده (Jumper) روی برد: برای ایجاد اتصال بین دو نقطه از مدار بدون استفاده از سیم یا ترکهای PCB.
انتخاب گزینههای طراحی (Configuration): برای فعال/غیرفعال کردن بخشی از مدار با مونتاژ یا عدم مونتاژ این قطعه (مانند انتخاب منبع تغذیه، فعالسازی pull-up/pull-down).
اندازهگیری جریان (به عنوان شنت بسیار کممقدار): در برخی طراحیهای غیردقیق میتوان از افت ولتاژ روی آن برای تخمین جریان استفاده کرد (با توجه به مقاومت ذاتی آن).
محل عبور جریان برای زمینهای آنالوگ/دیجیتال: برای ایجاد نقطه ستارهای (Star Point) در زمین.
جایگزینی برای سیمهای جامپر در تولید انبوه: افزایش قابلیت اطمینان و سرعت مونتاژ.
کاربردهای عمومی در تمامی بردهای الکترونیکی.
✅ مزایا:
مونتاژ ماشینی: امکان استفاده از ماشینهای قراردهنده قطعات (Pick & Place) برای اتصالات، که سرعت و دقت تولید را افزایش میدهد.
صرفهجویی در فضای PCB: حذف نیاز به سوراخهای ردیابی (Via) یا مسیرهای پیچیده برای اتصال.
🎯 جمعبندی:
این مقاومت صفر اهم در پکیج 1206، یک قطعه مکانیکی-الکتریکی کاربردی و ضروری در تولید مدرن بردهای الکترونیکی است. کاربرد اصلی آن جایگزینی هوشمندانه برای سیمهای جامپر و ایجاد انعطاف در طراحی است. اگرچه از نظر الکتریکی یک اتصال کممقاومت خوب فراهم میکند، اما طراح باید محدودیت جریان و مقاومت ذاتی آن را در کاربردهای با جریان بالا در نظر بگیرد. این قطعه برای اتصالهای عمومی، گزینههای پیکربندی و سادهسازی مسیرهای PCB یک انتخاب ایدهآل و استاندارد صنعتی محسوب میشود.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 0 Ω | |
| Power Rating | 250 mW | |
| Tolerance | 5 % | |
| Voltage Rating DC | 200 V | |
| Temperature Coefficient (Min) | -800 PPM/°C | |
| Temperature Coefficient (Max) | 800 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD/SMT | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 1206 (3216) | |
