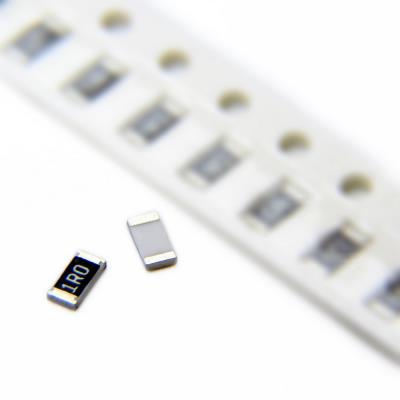

RESISTOR 1OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار کم است. این قطعه در پکیج نسبتاً بزرگ‌تر 1206 ارائه می‌شود که توان نامی بالاتری (250mW) را فراهم می‌کند. این ترکیب (1Ω در 1206) آن را به گزینه‌ای مناسب‌تر نسبت به پکیج‌های کوچک‌تر برای کاربردهای محدودکننده جریان یا حس جریان غیردقیق با جریان‌های متوسط تبدیل می‌کند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±400 ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان با توان بالاتر: برای LEDهای پرقدرت‌تر، موتورهای DC کوچک یا محافظت از ورودی‌ها در برابر جریان هجومی (Inrush Current).

• مقاومت حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص سطح جریان، محافظت از اضافه‌بار یا اندازه‌گیری جریان با دقت متوسط، با توجه به TCR بالا.

• ترمیناتور (مطابقت امپدانسی): در خطوط انتقال سیگنال یا باس‌های قدرت.

• مقاومت‌های تخلیه (Bleeder Resistor) با سرعت متوسط.

• اتصال‌دهنده‌های با مقاومت کم (جایگزین برای جامپر صفر اهم در برخی موارد).

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و منابع تغذیه سوئیچینگ.

✅ مزایا:

• توان نامی بالا (250mW): نسبت به پکیج‌های 0805 یا 0603، جریان بسیار بیشتری را می‌تواند از خود عبور دهد (تقریباً دو برابر 0805 با 125mW).

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی عالی برای اکثر کاربردهای ولتاژ پایین و متوسط.

• پکیج 1206: اندازه بزرگ‌تر، مدیریت حرارتی بهتر و قابلیت مونتاژ دستی راحت‌تر.

🎯 جمع‌بندی:
این مقاومت 1 اهم در پکیج 1206 با دقت 5%، یک قطعه کاربردی و مقرون‌به‌صرفه برای کاربردهای قدرت پایین و غیردقیق با جریان متوسط است. مزیت اصلی آن توان قابل تحمل بالاتر (250mW) نسبت به پکیج‌های کوچک‌تر است. با این حال، محدودیت اصلی و جدی آن، ضریب دمایی بسیار بالا (±400 ppm/°C) است که استفاده از آن را در هر کاربرد دقیق یا حساس به دما منع می‌کند. این قطعه برای محدود کردن جریان‌های عمومی یا حس جریان غیردقیق قابل استفاده است، اما به هیچ وجه گزینه مناسبی برای اندازه‌گیری دقیق جریان نیست.
