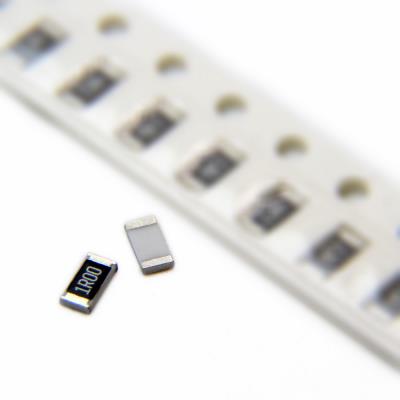

RESISTOR 1OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار کم و دقت اندازه‌گیری بهبودیافته. این قطعه در پکیج 1206 ارائه می‌شود که توان نامی مناسبی (250mW) دارد. با وجود دقت اسمی 1%، ضریب دمایی بالای آن (±400 ppm/°C) دقت عملی را در گستره دمایی وسیع به شدت محدود می‌کند. این مقاومت برای کاربردهایی طراحی شده که در آنها مقدار دقیق‌تر مقاومت در دمای ثابت مهم است، اما پایداری دمایی هنوز اولویت بحرانی ندارد.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1Ω با دقت بالا (در دمای مرجع)

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان دقیق‌تر: برای تنظیم دقیق‌تر جریان در مدارهایی مانند درایور LED، در شرایط دمایی کنترل‌شده.

• مقاومت حس‌گر جریان (Current Sense) با دقت متوسط: برای اندازه‌گیری یا نظارت بر جریان در سیستم‌هایی که تغییرات دمای محیط محدود است و یا خطای ناشی از TCR در نرم‌افزار جبران می‌شود.

• مقاومت‌های تطبیق امپدانس دقیق‌تر: در خطوطی که مقدار مقاومت دقیق‌تری برای کاهش بازتاب نیاز است.

• استانداردسازی و تکرارپذیری در تولید: کاهش پراکندگی مقدار مقاومت در خط تولید نسبت به نوع 5%، برای کنترل بهتر کیفیت.

• کاربردهای عمومی که نیاز به مقدار مقاومت کم با تلورانس بهتر دارند، اما الزامات پایداری دمایی بسیار سختگیرانه نیست.

✅ مزایا:

• دقت 1%: اطمینان از انحراف کمتر از مقدار اسمی در دمای مرجع (معمولاً 25°C)، که برای کالیبراسیون اولیه یا کنترل کیفیت مفید است.

• توان نامی مناسب (250mW): قابلیت تحمل جریان‌های نسبتاً بالاتر از پکیج‌های کوچک‌تر.

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی خوب.

• پکیج 1206: مدیریت حرارتی بهتر نسبت به سایزهای کوچک‌تر.

🎯 جمع‌بندی:
این مقاومت 1 اهم با دقت 1% در پکیج 1206، یک بهبود کنترل‌شده نسبت به نوع 5% در شرایط دمایی پایدار است. این قطعه تکرارپذیری و دقت بهتری در نقطه کاری طراحی ارائه می‌دهد، اما به دلیل TCR بالا (±400 ppm/°C)، قابلیت آن برای حفظ این دقت در گستره دمایی وسیع بسیار محدود است. انتخاب آن یک تصمیم میان‌بر و اقتصادی برای کاربردهای با دمای کنترل‌شده است، اما برای کاربردهای دقیقِ حساس به دما یا سنس جریان حرفه‌ای، گزینه مناسبی نیست و باید از مقاومت‌های حس جریان اختصاصی استفاده کرد.
