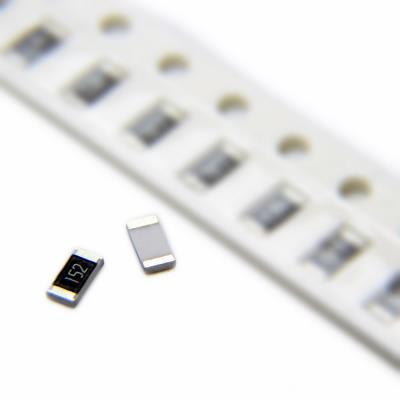

RESISTOR 1.5KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد است. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که آن را برای کاربردهای عمومی که نیاز به تحمل توان بیشتر، مدیریت حرارتی بهتر یا کار در ولتاژهای بالاتر دارند، بهینه می‌سازد. مقاومت 1.5 کیلواهم یک مقدار استاندارد در طراحی‌های تقسیم ولتاژ، Pull-up و مدارهای زمان‌بندی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.5 کیلواهم (kΩ) یا 1500 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up با حاشیه اطمینان حرارتی بالا: برای خطوطی که در محیط‌های گرم کار می‌کنند یا ممکن است جریان کشی لحظه‌ای بیشتری داشته باشند.

• تقسیم‌کننده ولتاژ در مدارهای با ولتاژ بالا: با توجه به ولتاژ کاری 200V، برای نمونه‌برداری از سیگنال‌های آنالوگ با ولتاژ بالاتر (مانند در سیستم‌های 24V یا 48V) ایمن‌تر است.

• مقاومت‌های محدودکننده جریان با دوام بیشتر: برای LEDها، رله‌های کوچک یا بارهای دیگر که طراحی محکم‌تر و با اتلاف حرارتی بهتر مورد نیاز است.

• مقاومت‌های فیدبک در منابع تغذیه سوئیچینگ با توان متوسط.

• مدارهای زمان‌بندی RC پایدار: پکیج بزرگ‌تر حساسیت کمتری به اثرات حرارتی محیطی دارد.

• کاربردهای عمومی در محیط‌های صنعتی، روشنایی، کنترل موتور و سیستم‌های قدرت پایین.

✅ مزایا:

• توان نامی بالا (250mW): حاشیه اطمینان حرارتی بسیار بهتر نسبت به پکیج‌های کوچک‌تر (مانند 0805 با 125mW).

• ولتاژ کاری 200V: ایمنی و عملکرد مطمئن در مدارهای با ولتاژهای بالاتر.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

• مدیریت حرارتی برتر: اتلاف گرمای مؤثرتر به دلیل سطح مقطع بیشتر.

• مقاومت مکانیکی: کمتر در معرض آسیب ناشی از تنش‌های مکانیکی برد.

🎯 جمع‌بندی:
این مقاومت 1.5 کیلواهم در پکیج 1206 با دقت 5%، یک قطعه قوی، بادوام و قابل اعتماد برای کاربردهای چالش‌برانگیزتر است. این مقاومت مزایای مقدار پرکاربرد 1.5kΩ را با قابلیت‌های بهبودیافته توان و ولتاژ ترکیب می‌کند. انتخاب آن به جای پکیج‌های کوچک‌تر، یک ارتقاء عملی برای افزایش قابلیت اطمینان، طول عمر و پایداری طراحی، به ویژه در محیط‌های با تنش حرارتی یا ولتاژی بالاتر محسوب می‌شود. این قطعه برای طراحی‌های صنعتی، محصولات با کیفیت بالا و کاربردهای عمومی که در آنها فضای برد محدودیت اصلی نیست، گزینه‌ای ایده‌آل و محکم است.
