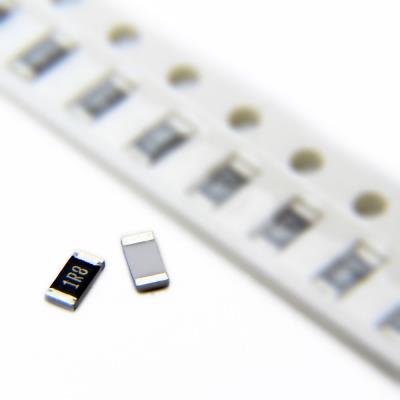

RESISTOR 1.8OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار کم است. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که امکان عبور جریان بیشتری را نسبت به پکیج‌های کوچک‌تر فراهم می‌کند. مقاومت 1.8 اهم برای کاربردهای عمومی با مقاومت کم، مانند محدود کردن جریان یا حس جریان غیردقیق طراحی شده است، اما به دلیل TCR بالا، کاربرد آن در مدارهای دقیق محدود است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.8 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.8Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان با توان بالاتر: برای LEDهای پرقدرت‌تر، موتورهای DC کوچک یا محافظت در برابر جریان هجومی.

• مقاومت حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص اضافه‌بار، نظارت بر جریان یا اندازه‌گیری‌های تقریبی در سیستم‌هایی که دقت بالا مورد نیاز نیست.

• ترمیناتور (مطابقت امپدانسی) عمومی.

• مقاومت‌های تخلیه (Bleeder Resistor).

• اتصال‌دهنده‌های با مقاومت کم (جایگزین جزئی برای جامپر صفر اهم).

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و منابع تغذیه سوئیچینگ.

✅ مزایا:

• توان نامی بالا (250mW): قابلیت تحمل جریان بیشتری نسبت به پکیج‌های 0805 یا 0603 با مقادیر مشابه.

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی عالی.

• پکیج 1206: مدیریت حرارتی بهتر و قابلیت اطمینان مکانیکی بالاتر.

🎯 جمع‌بندی:
این مقاومت 1.8 اهم در پکیج 1206 با دقت 5%، یک قطعه کاربردی و مقرون‌به‌صرفه برای کاربردهای قدرت پایین و غیردقیق با جریان متوسط است. مزیت اصلی آن توان قابل تحمل بالاتر (250mW) نسبت به پکیج‌های کوچک‌تر است که اجازه عبور جریان بیشتری را می‌دهد. با این حال، محدودیت اصلی آن، ضریب دمایی بسیار بالا (±400 ppm/°C) است که استفاده از آن را در هر کاربرد دقیق یا حساس به دما منع می‌کند. این قطعه برای محدود کردن جریان‌های عمومی یا حس جریان غیردقیق قابل استفاده است، اما به هیچ وجه گزینه مناسبی برای اندازه‌گیری دقیق جریان نیست.
