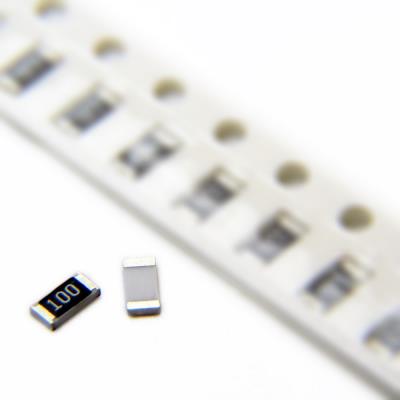

RESISTOR 10OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت کم است. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که امکان تحمل جریان قابل توجهی را فراهم می‌کند. مقاومت 10 اهم یک مقدار پرکاربرد برای کاربردهایی مانند محدود کردن جریان، ترمیناسیون یا حس جریان غیردقیق است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان با توان قابل توجه: برای LEDهای پرقدرت، راه‌اندازی موتورهای کوچک DC یا محافظت در برابر جریان هجومی در مدارهای با ولتاژ پایین.

• مقاومت حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص اضافه‌بار، نظارت بر وضعیت روشن/خاموش یا اندازه‌گیری‌های تقریبی جریان فقط در سیستم‌های غیرحساس به دما.

• ترمیناتور (مطابقت امپدانسی) برای خطوط با امپدانس مشخصه پایین.

• مقاومت‌های Pull-up با جریان کشی قوی‌تر برای خطوطی که نیاز به pull-up قوی دارند.

• اتصال‌دهنده‌های با مقاومت کم (جایگزین برای جامپر صفر اهم در صورت نیاز به مقاومت کوچک).

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و منابع تغذیه سوئیچینگ.

✅ مزایا:

• توان نامی بالا (250mW): امکان عبور جریان‌های بالاتر نسبت به پکیج‌های 0805 یا 0603 با مقادیر مشابه.

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی بسیار خوب.

• پکیج 1206: مدیریت حرارتی بهتر، اتلاف گرمای مؤثرتر و استحکام مکانیکی بالاتر.

🎯 جمع‌بندی:
این مقاومت 10 اهم در پکیج 1206 با دقت 5%، یک قطعه کاربردی و با توان بالا برای کاربردهای عمومی با مقاومت کم و جریان متوسط است. مزیت اصلی آن توان قابل تحمل بالاتر (250mW) و استحکام بهتر نسبت به پکیج‌های کوچک‌تر است. با این حال، محدودیت اصلی آن، ضریب دمایی بسیار بالا (±400 ppm/°C) است که استفاده از آن را در هر کاربرد دقیق، حساس به دما یا اندازه‌گیری جریان حذف می‌کند. این قطعه برای محدود کردن جریان‌های عمومی، pull-up قوی یا کاربردهای غیردقیق قابل استفاده است، اما هرگز نباید در مدارهای دقیق حس جریان به کار رود.
