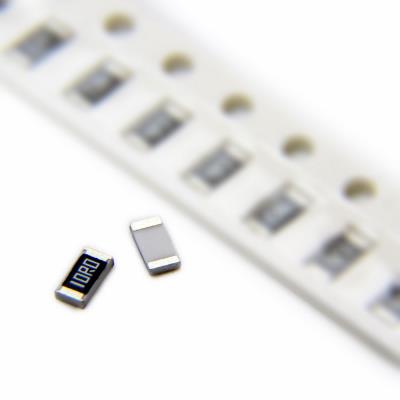

RESISTOR 10OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت کم و دقت اندازه‌گیری بهبودیافته. این قطعه در پکیج 1206 با توان نامی مناسب (250mW) ارائه می‌شود. با وجود دقت اسمی 1%، ضریب دمایی بالای آن (±400 ppm/°C) عملاً دقت واقعی را در گستره دمایی وسیع به شدت محدود می‌کند و آن را به یک قطعه با "دقت در دمای اتاق" تبدیل می‌کند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10Ω با دقت بالا (در دمای مرجع 25°C)

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان دقیق‌تر (در دمای ثابت): برای تنظیم دقیق‌تر جریان در مدارهایی مانند درایور LED یا بارهای کنترل‌شده، در شرایط دمایی کنترل‌شده یا آزمایشگاهی.

• مقاومت حس‌گر جریان (Current Sense) با دقت متوسط و جبران دمایی نرم‌افزاری: برای سیستم‌هایی که یک سنسور دمای مجاور وجود دارد و می‌توان تغییرات ناشی از TCR را با دقت مناسب در نرم‌افزار جبران کرد.

• استانداردسازی و کنترل کیفیت در تولید: کاهش پراکندگی مقدار مقاومت در خط تولید نسبت به نوع 5%، برای اطمینان از تکرارپذیری بهتر در دمای اتاق.

• مقاومت‌های تطبیق امپدانس دقیق‌تر (با در نظر گرفتن محدودیت دمایی).

• کاربردهای عمومی که نیاز به تلورانس بهتر دارند اما الزامات پایداری دمایی بسیار سختگیرانه نیست.

✅ مزایا:

• دقت 1% در دمای مرجع: اطمینان از انحراف بسیار کم از مقدار اسمی در شرایط آزمایشگاهی یا کار در دمای ثابت.

• توان نامی مناسب (250mW): قابلیت تحمل جریان‌های نسبتاً بالا (تا ~158mA).

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی خوب.

• پکیج 1206: مدیریت حرارتی بهتر نسبت به سایزهای کوچک‌تر.

🎯 جمع‌بندی:
این مقاومت 10 اهم با دقت 1% در پکیج 1206، یک قطعه با دوگانگی (Paradox) مشخص است: دقت اسمی بالا اما پایداری دمایی ضعیف. این قطعه تنها برای کاربردهای با دمای کنترل‌شده یا سیستم‌های مجهز به جبران‌سازی دمای نرم‌افزاری قابل اعتماد است. انتخاب آن نسبت به نوع 5%، یک پیشرفت برای کنترل کیفی و تکرارپذیری در تولید در دمای ثابت است، اما به هیچ وجه نباید به عنوان یک راه‌حل دقیق و پایدار برای اندازه‌گیری جریان در نظر گرفته شود. برای کاربردهای دقیق، مقاومت‌های حس جریان (Shunt Resistor) با TCR پایین (مثلاً ±50 ppm/°C) ضروری هستند.
