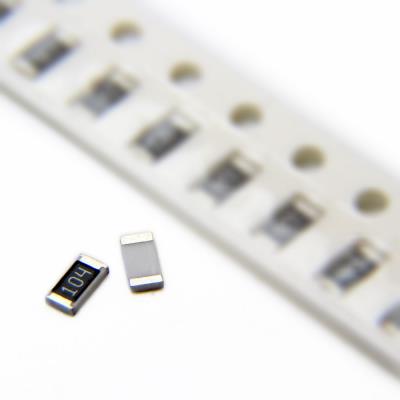

RESISTOR 100KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا. این قطعه در پکیج بزرگ‌تر 1206 ارائه می‌شود که معمولاً برای چنین مقادیر بزرگی ضروری نیست، اما توان نامی بالاتر (250mW) و استحکام مکانیکی بهتری را ارائه می‌دهد. مقاومت 100 کیلواهم یک مقدار مرجع و فوق‌العاده پرکاربرد در طراحی‌های الکترونیکی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 کیلواهم (kΩ) یا 100,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up/Pull-down استاندارد: احتمالاً پرکاربردترین مقدار برای Pull-up پایه‌های میکروکنترلر، خطوط I²C (در سرعت‌های پایین)، سوئیچ‌ها و سنسورهای دیجیتال.

• تقسیم‌کننده ولتاژ کلاسیک: اغلب در ترکیب با مقاومت‌های 10kΩ، 22kΩ یا 47kΩ برای ایجاد نسبت‌های تقسیم رایج.

• مقاومت‌های بایاس (Bias Resistors) با امپدانس بالا: در گیت‌های MOSFET، ورودی‌های آپ‌آمپ و مدارهای آنالوگ کم‌مصرف.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی: در ترکیب با خازن‌های میکروفارادی.

• مقاومت‌های فیدبک در مدارهای مختلف.

• کاربردهای عمومی در تقریباً هر نوع برد الکترونیکی.

✅ مزایا:

• مقدار مقاومت افسانه‌ای و همه‌کاره: 100kΩ احتمالاً جهانی‌ترین مقدار مقاومت پس از 10kΩ و 4.7kΩ است.

• توان نامی بسیار بالا برای این رنج: 250mW حاشیه اطمینان حرارتی بسیار زیادی ایجاد می‌کند (اگرچه در عمل نیازی نیست).

• ولتاژ کاری 200V: ایمنی عالی و امکان استفاده در مدارهای با ولتاژ بالاتر.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردها.

• پکیج 1206: استحکام مکانیکی بالا و مقاومت در برابر تنش‌های محیطی.

🎯 جمع‌بندی:
این مقاومت 100 کیلواهم در پکیج 1206 با دقت 5%، یک قطعه اساسی، فوق‌العاده محکم و با قابلیت اطمینان بالا است. این مقاومت همه مزایای مقدار نمادین 100kΩ را با استحکام فیزیکی و حاشیه ایمنی الکتریکی بسیار بالاتر ترکیب می‌کند. انتخاب آن به جای پکیج‌های کوچک‌تر، یک تصمیم محافظه‌کارانه و حرفه‌ای برای طراحی‌های صنعتی، با کیفیت بالا یا کاربردهایی که دوام فیزیکی اهمیت دارد محسوب می‌شود. برای اکثر کاربردهای عمومی، این مقاومت یک انتخاب عالی و "اشتباه‌ناپذیر" است.
