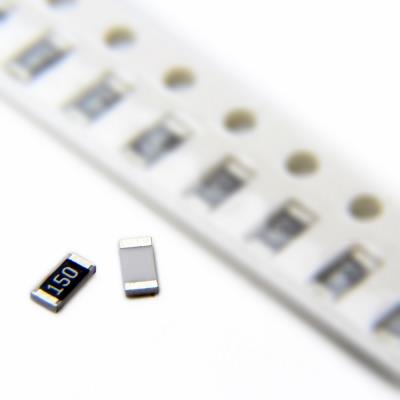

RESISTOR 15OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت کم است. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که امکان تحمل جریان قابل توجهی را فراهم می‌کند. مقاومت 15 اهم یک مقدار استاندارد برای کاربردهای عمومی مانند محدود کردن جریان، ترمیناسیون یا به عنوان بار با جریان متوسط است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 15 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 15Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان با توان مناسب: برای LEDهای پرقدرت، موتورهای DC کوچک، رله‌ها یا محافظت در برابر جریان هجومی.

• مقاومت‌های Pull-up با جریان کشی قوی: برای خطوطی که نیاز به pull-up قوی و مطمئن دارند (مانند خطوط باس با چندین دستگاه).

• ترمیناتور (مطابقت امپدانسی) عمومی.

• مقاومت حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص اضافه‌بار یا اندازه‌گیری‌های تقریبی جریان در سیستم‌های غیرحساس به دما.

• مقاومت‌های تخلیه (Bleeder Resistor) با سرعت متوسط.

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و منابع تغذیه.

✅ مزایا:

• توان نامی بالا (250mW): امکان عبور جریان‌های نسبتاً بالا (حدود 130mA) با ایمنی حرارتی خوب.

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی عالی.

• پکیج 1206: مدیریت حرارتی بهتر و استحکام مکانیکی بالاتر نسبت به پکیج‌های کوچک‌تر.

🎯 جمع‌بندی:
این مقاومت 15 اهم در پکیج 1206 با دقت 5%، یک قطعه کاربردی و قوی برای کاربردهای عمومی با مقاومت کم و جریان متوسط است. مزیت اصلی آن توان قابل تحمل بالاتر (250mW) و استحکام بهتر نسبت به پکیج‌های کوچک‌تر است که اجازه می‌دهد جریان‌های تا حدود 130mA را با اطمینان مدیریت کند. با این حال، به دلیل ضریب دمایی متوسط (±200 ppm/°C)، برای کاربردهای دقیق و حساس به دما توصیه نمی‌شود. این قطعه برای محدود کردن جریان‌های عمومی، pull-up قوی یا کاربردهای غیردقیق که در آنها افت ولتاژ حدود 2 ولت قابل قبول است، گزینه‌ای مناسب و مقرون‌به‌صرفه محسوب می‌شود.
