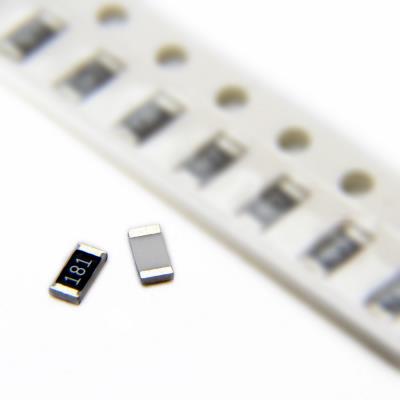

RESISTOR 180OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-پایین و پرکاربرد. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که آن را برای کاربردهای عمومی با نیاز به تحمل توان بیشتر، عملکرد مطمئن در ولتاژهای بالاتر یا شرایط محیطی چالش‌برانگیز مناسب می‌سازد. مقاومت 180 اهم یک مقدار استاندارد در سری E24 است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 180 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 180Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان ایمن برای ولتاژهای بالاتر: برای LEDها یا بارهای کوچک در سیستم‌های 12V، 24V یا بالاتر که نیاز به محدود کردن جریان به سطح بسیار پایین (زیر 40mA) دارند.

• مقاومت‌های Pull-up/Pull-down با پایداری حرارتی بالا: برای خطوطی که در محیط‌های گرم یا صنعتی کار می‌کنند و نیاز به قابلیت اطمینان طولانی‌مدت دارند.

• تقسیم‌کننده ولتاژ عمومی.

• مقاومت‌های بایاس در مدارهای آنالوگ.

• ترمیناتور (مطابقت امپدانسی).

• کاربردهای عمومی در سیستم‌های صنعتی، کنترل، روشنایی و رابط‌های قدرت پایین.

✅ مزایا:

• توان نامی بالا (250mW): حاشیه ایمنی حرارتی عالی، حتی در شرایط کاری سخت.

• ولتاژ کاری 200V: امکان استفاده ایمن در مدارهای با ولتاژهای بالاتر.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

• پکیج 1206: استحکام مکانیکی بالا، مقاومت در برابر تنش‌های حرارتی و فیزیکی، و مدیریت حرارتی بهتر.

🎯 جمع‌بندی:
این مقاومت 180 اهم در پکیج 1206 با دقت 5%، یک قطعه مستحکم و قابل اعتماد برای کاربردهای خاص با محدودیت جریان بسیار پایین در ولتاژهای متوسط تا بالا است. این مقاومت ایمنی حرارتی و فیزیکی بالایی ارائه می‌دهد اما به دلیل افت ولتاژ بسیار قابل توجه، انتخاب آن باید با آگاهی کامل و محاسبات دقیق انجام شود. این قطعه برای کاربردهای غیردقیق در سیستم‌های 12V، 24V یا صنعتی که در آنها دوام، قابلیت اطمینان و محدودیت شدید جریان از اهمیت بالایی برخوردار است، گزینه‌ای مناسب محسوب می‌شود. در کاربردهای با ولتاژ پایین، این مقدار مقاومت به ندرت استفاده می‌شود مگر برای اهداف خاص Pull-up با جریان بسیار کم.
