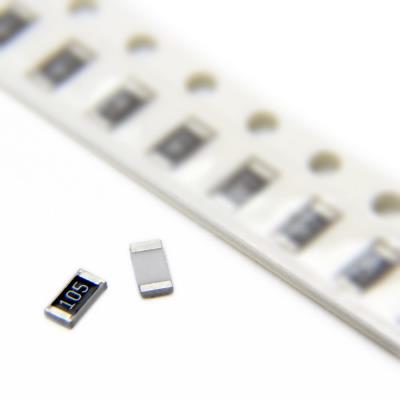

RESISTOR 1MOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (در حد مگااهم). این قطعه در پکیج 1206 ارائه می‌شود و جزو قطعات تخصصی محسوب می‌شود. کاربرد آن محدود به مدارهای خاصی است که نیازمند جریان‌های فوق‌العاده کم (در حد نانوآمپر)، امپدانس ورودی بسیار بالا یا ایجاد ثابت‌های زمانی بسیار طولانی هستند. استفاده از آن مستلزم آگاهی از محدودیت‌های ذاتی فناوری فیلم ضخیم در چنین مقادیر بالایی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 مگااهم (MΩ) یا 1,000,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1MΩ

• حداکثر توان قابل تحمل: 250mW

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت فیدبک در تقویت‌کننده‌های جریان-ولتاژ (TIA) با بهره بسیار بالا: برای سنسورهایی با جریان خروجی فوق‌العاده ضعیف (پیکوآمپر تا نانوآمپر).

• مقاومت‌های کشش (Pull-up/Pull-down) در مدارهای با مصرف انرژی فوق‌حساس (Femto-ampere level).

• مدارهای زمان‌بندی RC با ثابت زمانی فوق‌العاده طولانی: برای ایجاد تأخیرهای بسیار طولانی (چند دقیقه تا ساعت) با خازن‌های عملی.

• مقاومت‌های بار (Load Resistors) در آزمایش‌های خاص با ولتاژ بالا و جریان بسیار کم.

• کاربردهای خاص در تجهیزات آزمایشگاهی، ابزار دقیق علمی (مانند الکترومترها) و فوتونیک.

✅ مزایا:

• دستیابی به امپدانس بسیار بالا در یک پکیج SMD.

• TCR نسبتاً خوب برای این محدوده مقدار.

🎯 جمع‌بندی:
این مقاومت 1 مگااهم در پکیج 1206 با دقت 5%، یک قطعه با کاربرد فوق‌العاده محدود و چالش‌های فنی عمده برای طراحان عمومی است. اگرچه از نظر تئوری امکان دستیابی به امپدانس بسیار بالا را فراهم می‌کند، اما مشکلات ذاتی مربوط به نشت جریان، نویز، پایداری و دقت، استفاده عملی از آن را در پروژه‌های معمولی غیرممکن یا بسیار غیرقابل اعتماد می‌سازد. به‌طور کلی، استفاده از این قطعه در هر کاربرد عمومی یا حتی نیمه‌تخصصی توصیه نمی‌شود. برای کاربردهای واقعی که به چنین مقادیر مقاومتی نیاز است، مقاومت‌های فیلم نازک (Thin Film) با پکیج‌های خاص و TCR بسیار پایین، انتخاب انحصاری و الزامی هستند، حتی با وجود هزینه بسیار بالاتر. این قطعه بیشتر یک "اثبات مفهوم" در کاتالوگ است تا یک گزینه عملی برای طراحی. استفاده از آن بدون تخصص و امکانات آزمایشگاهی ویژه به احتمال قریب به یقین منجر به شکست طراحی می‌شود.
