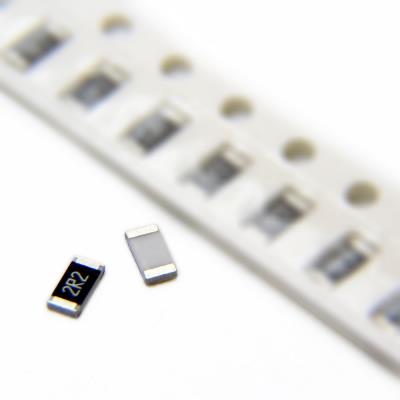

RESISTOR 2.2OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار کم است. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که امکان عبور جریان قابل توجهی را فراهم می‌کند. مقاومت 2.2 اهم یک مقدار استاندارد برای کاربردهای عمومی مانند محدود کردن جریان، ترمیناسیون یا به عنوان بار با جریان نسبتاً بالا است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.2 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.2Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان با توان بالا: برای LEDهای پرقدرت، موتورهای DC کوچک، رله‌ها یا محافظت در برابر جریان هجومی.

• مقاومت‌های Pull-up با جریان کشی بسیار قوی: برای خطوطی که نیاز به pull-up بسیار قوی دارند (مانند خطوطی که چندین دستگاه با مصرف جریان بالا را سرو می‌دهند).

• ترمیناتور (مطابقت امپدانسی) عمومی برای خطوط با امپدانس پایین.

• مقاومت حس‌گر جریان (Current Sense) غیردقیق: برای تشخیص اضافه‌بار یا اندازه‌گیری‌های تقریبی جریان فقط در سیستم‌های غیرحساس به دما.

• اتصال‌دهنده‌های با مقاومت کم.

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و منابع تغذیه سوئیچینگ.

✅ مزایا:

• توان نامی بالا (250mW): امکان عبور جریان‌های نسبتاً بالا (حدود 340mA) با ایمنی حرارتی خوب.

• ولتاژ کاری 200V: حاشیه ایمنی ولتاژی عالی.

• پکیج 1206: مدیریت حرارتی بهتر، اتلاف گرمای مؤثرتر و استحکام مکانیکی بالاتر.

🎯 جمع‌بندی:
این مقاومت 2.2 اهم در پکیج 1206 با دقت 5%، یک قطعه کاربردی و قوی برای کاربردهای عمومی با مقاومت کم و جریان نسبتاً بالا است. مزیت اصلی آن توان قابل تحمل بالاتر (250mW) و استحکام بهتر نسبت به پکیج‌های کوچک‌تر است که اجازه می‌دهد جریان‌های تا حدود 340mA را با اطمینان مدیریت کند. با این حال، محدودیت اصلی آن، ضریب دمایی بسیار بالا (±400 ppm/°C) است که استفاده از آن را در هر کاربرد دقیق، حساس به دما یا اندازه‌گیری جریان حذف می‌کند. این قطعه برای محدود کردن جریان‌های عمومی، pull-up قوی یا کاربردهای غیردقیق قابل استفاده است، اما هرگز نباید در مدارهای دقیق حس جریان به کار رود.
