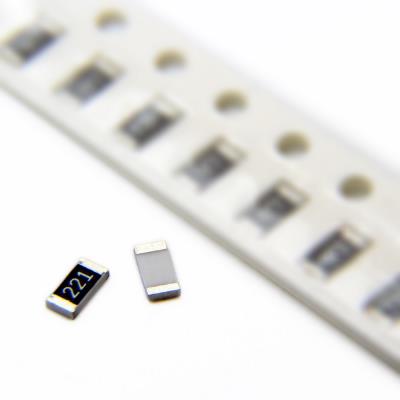

RESISTOR 220OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-پایین و بسیار پرکاربرد. این قطعه در پکیج بزرگ‌تر و با توان بالاتر 1206 ارائه می‌شود که آن را برای کاربردهای عمومی با نیاز به تحمل توان بیشتر، ولتاژ کاری بالا و استحکام مکانیکی بهتر بهینه می‌سازد. مقاومت 220 اهم یک مقدار کلیدی و استاندارد در هزاران طراحی الکترونیکی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 220 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان ایمن برای ولتاژهای متوسط: برای LEDها یا بارهای کوچک در سیستم‌های 12V، 24V یا بالاتر که نیاز به محدود کردن جریان به سطح پایین (زیر 35mA) دارند.

• مقاومت‌های Pull-up/Pull-down با پایداری حرارتی بالا: برای خطوطی که در محیط‌های گرم یا صنعتی کار می‌کنند و نیاز به قابلیت اطمینان طولانی‌مدت دارند.

• تقسیم‌کننده ولتاژ عمومی.

• مقاومت‌های بایاس در مدارهای آنالوگ.

• ترمیناتور (مطابقت امپدانسی).

• کاربردهای عمومی در سیستم‌های صنعتی، کنترل، روشنایی و رابط‌های قدرت پایین.

✅ مزایا:

• توان نامی بالا (250mW): حاشیه ایمنی حرارتی عالی، حتی در شرایط کاری سخت.

• ولتاژ کاری 200V: امکان استفاده ایمن در مدارهای با ولتاژهای بالاتر.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

• پکیج 1206: استحکام مکانیکی بالا، مقاومت در برابر تنش‌های حرارتی و فیزیکی، و مدیریت حرارتی بهتر.

• مقدار مقاومت پرکاربرد و استاندارد.

🎯 جمع‌بندی:
این مقاومت 220 اهم در پکیج 1206 با دقت 5%، یک قطعه مستحکم و قابل اعتماد برای کاربردهای خاص با محدودیت جریان بسیار پایین در ولتاژهای متوسط تا بالا است. این مقاومت ایمنی حرارتی و فیزیکی بالایی ارائه می‌دهد اما به دلیل افت ولتاژ بسیار قابل توجه، انتخاب آن باید با آگاهی کامل و محاسبات دقیق انجام شود. این قطعه برای کاربردهای غیردقیق در سیستم‌های 12V، 24V یا صنعتی که در آنها دوام، قابلیت اطمینان و محدودیت شدید جریان از اهمیت بالایی برخوردار است، گزینه‌ای مناسب محسوب می‌شود. در کاربردهای با ولتاژ پایین، این مقدار مقاومت به ندرت استفاده می‌شود مگر برای اهداف خاص Pull-up با جریان بسیار کم.
