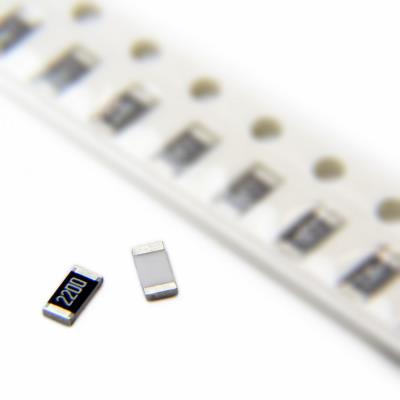

RESISTOR 220OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با دقت بالا و مقدار مقاومت متوسط-پایین و پرکاربرد. این قطعه در پکیج قوی و با توان بالا 1206 ارائه می‌شود و با تلورانس دقیق 1% و ضریب دمایی بهبودیافته (±100 ppm/°C)، نسخه‌ی دقیق و قابل اعتماد نهایی از مقاومت اساسی 220 اهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 220 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220Ω با دقت بالا

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده دقیق: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای دقیق با جریان تنظیم‌شده کم: برای تنظیم دقیق جریان‌های پایین (در حد ده‌ها میلی‌آمپر) در مدارهای مرجع، سنسورهای جریان یا منابع جریان ثابت ساده، به ویژه در ولتاژهای منبع نسبتاً بالا (12V یا 24V).

• تقسیم‌کننده‌های ولتاژ دقیق با امپدانس متوسط: در مدارهایی که هم‌زمان به دقت و مصرف جریان کم نیاز است.

• مقاومت‌های فیدبک دقیق در تقویت‌کننده‌های ترانزیستوری: برای دستیابی به بهره یا امپدانس خروجی دقیق.

• مقاومت‌های Pull-up دقیق برای خطوط کم‌مصرف در محیط‌های صنعتی: در خطوطی که سطح ولتاژ منطقی باید با جریان کشی بسیار کم و به‌طور دقیق حفظ شود.

• کالیبراسیون یا تنظیم دقیق (Trimming) در تولید: برای تنظیم دقیق نقطه کار مدار در خط تولید.

• کاربردهای عمومی که در آن تکرارپذیری و تطابق دقیق بین کانال‌ها مهم است، مانند آرایه‌های سنسور یا کانال‌های اندازه‌گیری.

✅ مزایا:

• دقت 1%: تضمین عملکرد دقیق مدار حتی در سطوح جریان و ولتاژ پایین، جایی که تغییرات کوچک مقاومت تأثیر قابل توجهی دارد.

• تکرارپذیری عالی: کاهش پراکندگی در مشخصه‌های مدار در طول تولید انبوه.

• TCR عالی (±100 ppm/°C): پایداری دمایی خوب که دقت را در گستره دمایی کاری حفظ می‌کند.

• توان و ولتاژ کاری بالا (250mW / 200V): حاشیه ایمنی الکتریکی و حرارتی بسیار زیاد برای کاربردهای صنعتی.

• پکیج 1206: استحکام مکانیکی و قابلیت اطمینان فیزیکی بالا.

🎯 جمع‌بندی:
این مقاومت 220 اهم با دقت 1% و TCR ±100 ppm/°C در پکیج 1206، یک ابزار دقیق برای طراحی‌های حساس و بهینه‌شده، به ویژه در محیط‌های صنعتی با ولتاژهای کاری بالاتر است. این قطعه مزایای مقاومت پرکاربرد 220Ω (ایمنی و مصرف پایین در ولتاژهای بالا) را با دقت مهندسی سطح بالا ترکیب می‌کند. انتخاب آن به جای نوع 5%، یک حرکت آگاهانه برای تضمین صحت عملکرد مدارهای با حساسیت بالا در سیستم‌های 12V/24V، مانند تقسیم ولتاژ حساس یا تنظیم جریان دقیق است. این مقاومت برای طراحانی که به تکرارپذیری، پایداری و دقت در مقادیر جریان پایین و ولتاژهای متوسط اهمیت می‌دهند، انتخابی ایده‌آل است.
