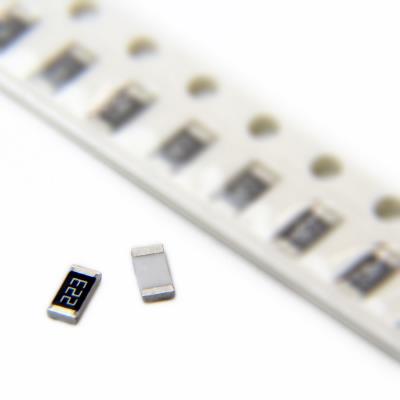

مقاومت 22 کیلو اهم 1206 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 22KOHMS 1206 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و بسیار پرکاربرد. این قطعه در پکیج بزرگتر و با توان بالاتر 1206 ارائه میشود که آن را برای کاربردهای حرفهایتر با نیاز به تحمل توان بیشتر، ولتاژ کاری بالا و استحکام فیزیکی بهتر بهینه میسازد. مقاومت 22 کیلواهم یک مقدار کلیدی و استاندارد در طراحیهای تقسیم ولتاژ، مدارهای آنالوگ و زمانبندی است.
🧩 مشخصات کلی:
نوع: مقاومت ثابت (Fixed Resistor)
فناوری: فیلم ضخیم (Thick Film)
💡 کاربردهای اصلی:
تقسیمکننده ولتاژ استاندارد و پرکاربرد: اغلب در ترکیب با مقاومتهای 10kΩ (برای نسبت 2.2:1)، 47kΩ یا 100kΩ برای ایجاد نسبتهای تقسیم رایج در مدارهای سنسور، ADC و مراجع ولتاژ.
مقاومتهای Pull-up با امپدانس بالا و مصرف جریان کم: مقدار رایج برای Pull-up پایههای میکروکنترلر، خطوط Reset و پیکربندی در طراحیهای کممصرف.
مقاومتهای فیدبک در تقویتکنندههای عملیاتی و منابع تغذیه.
مدارهای زمانبندی RC با ثابت زمانی خاص.
مقاومتهای بایاس در مدارهای آنالوگ با امپدانس بالا.
کاربردهای عمومی در سیستمهای صنعتی، صوتی، ارتباطی و کنترل.
✅ مزایا:
مقدار مقاومت بنیادی و پرکاربرد: 22kΩ یک مقدار استاندارد و حیاتی در سری E24.
توان نامی عالی (250mW): حاشیه ایمنی حرارتی بسیار بالا برای این رنج مقاومتی که قابلیت اطمینان را در شرایط کاری مختلف تضمین میکند.
ولتاژ کاری 200V: امکان استفاده ایمن در مدارهای با ولتاژهای آنالوگ بالاتر (مانند خطوط 24V، 48V یا سیگنالهای صنعتی).
TCR خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.
پکیج 1206: استحکام مکانیکی بالا و مقاومت در برابر تنشهای حرارتی و فیزیکی.
🎯 جمعبندی:
این مقاومت 22 کیلواهم در پکیج 1206 با دقت 5%، یک قطعه اساسی، مستحکم و با قابلیت اطمینان بسیار بالا است. این مقاومت همه مزایای مقدار پرکاربرد و کلیدی 22kΩ را با استحکام فیزیکی و حاشیه عملکرد الکتریکی یک پکیج صنعتیتر ترکیب میکند. انتخاب آن به جای پکیجهای کوچکتر، یک تصمیم حرفهای و محافظهکارانه برای طراحیهای با کیفیت بالا، صنعتی یا هر پروژهای که در آن دوام و پایداری در اولویت است محسوب میشود. این قطعه برای کاربردهای عمومی و نیمهحرفهای که در آنها فضای برد فدای قابلیت اطمینان نمیشود، انتخابی ایدهآل و مطمئن است.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 22 kΩ | |
| Power Rating | 250 mW | |
| Tolerance | 5 % | |
| Voltage Rating DC | 200 V | |
| Temperature Coefficient (Min) | -100 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 1206 | |
| 3,120 ریال |
|
1,000 عدد |
| 2,960 ریال |
|
5,000 عدد |
