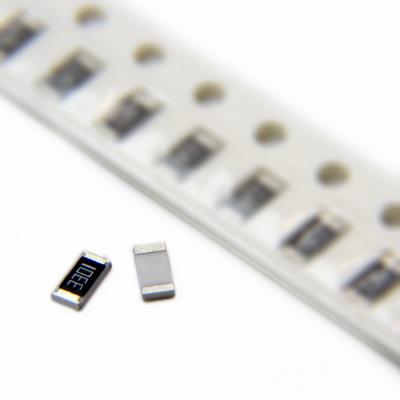

RESISTOR 3.3KOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با دقت بالا و دارای یکی از پرکاربردترین و حیاتی‌ترین مقادیر مقاومت در الکترونیک مدرن مبتنی بر منطق 3.3V. این قطعه در پکیج قوی و با توان بالا 1206 ارائه می‌شود و با تلورانس دقیق 1% و ضریب دمایی بهبودیافته (±100 ppm/°C)، نسخه‌ی حرفه‌ای و قابل اعتماد نهایی از مقاومت اساسی 3.3 کیلواهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.3 کیلواهم (kΩ) یا 3300 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.3kΩ با دقت بالا

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده دقیق: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای ارتباطی سریع و دقیق در سیستم‌های 3.3V: مقاومت Pull-up بهینه و استاندارد برای خطوط I²C، SPI و UART در حالت‌های سرعت بالا، که در آن مقدار دقیق مقاومت برای حفظ یکنواختی سیگنال و اطمینان از عملکرد بدون خطا در باس‌های چندگانه حیاتی است.

• مدارهای دقیق تقسیم ولتاژ برای منابع 3.3V: در شبکه‌های تقسیم‌کننده‌ای که نسبت دقیق (مانند ایجاد 1.65V از 3.3V) مورد نیاز است.

• تنظیم بهره دقیق در تقویت‌کننده‌های عملیاتی با منابع تغذیه 3.3V/5V.

• مقاومت‌های فیدبک دقیق در رگولاتورها و مدارهای کنترلی.

• مدارهای زمان‌بندی RC با دقت و تکرارپذیری عالی.

• کاربردهای عمومی با نیاز به کیفیت، قابلیت تکرار و کاهش خطای سیستم در تولید انبوه، به ویژه در محصولات مبتنی بر میکروکنترلر.

✅ مزایا:

• دقت 1% در یک مقدار حیاتی برای منطق 3.3V: تضمین عملکرد دقیق و قابل پیش‌بینی در کاربردهای حساس مانند ارتباطات دیجیتال سریع.

• تکرارپذیری استثنایی در تولید: کاهش چشمگیر پراکندگی در مشخصه‌های مدار، به ویژه در خطوط ارتباطی، بین بردهای مختلف.

• TCR عالی (±100 ppm/°C): پایداری دمایی برتر که دقت را در گستره دمای کاری حفظ می‌کند.

• توان و ولتاژ کاری بالا (250mW / 200V): حاشیه ایمنی الکتریکی و حرارتی بسیار زیاد برای کاربردهای صنعتی.

• پکیج 1206: استحکام مکانیکی و قابلیت اطمینان فیزیکی بالا.

🎯 جمع‌بندی:
این مقاومت 3.3 کیلواهم با دقت 1% و TCR ±100 ppm/°C در پکیج 1206، نماد طراحی حرفه‌ای و توجه به جزئیات در مدارهای مدرن مبتنی بر 3.3V است. این قطعه قلب رابط‌های ارتباطی قابل اعتماد و مدارهای دقیق را با استحکام فیزیکی یک پکیج صنعتی ترکیب می‌کند. انتخاب آن به جای نوع 5%، یک ارتقاء ساده اما حیاتی برای تضمین صحت ارتباطات، کاهش خطای سیستم و افزایش قابلیت اطمینان نهایی محصول است و نشان‌دهنده استانداردهای طراحی سطح بالا می‌باشد. برای هر کاربرد I²C/SPI سریع در سیستم 3.3V، طراحی صنعتی یا مدار حساسی که در آن مقدار 3.3kΩ نقش کلیدی دارد، این مقاومت انتخاب نهایی و ترجیحی است.
