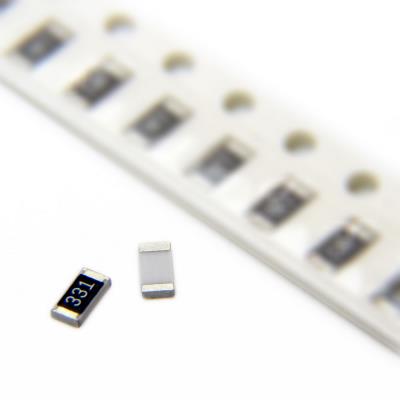

RESISTOR 330OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد. این قطعه در پکیج مستحکم 1206 ارائه می‌شود که تعادل ایده‌آلی بین اندازه، توان قابل تحمل بالا و قابلیت اطمینان برقرار می‌کند. مقاومت 330 اهم یک مقدار کلاسیک و استاندارد در طیف گسترده‌ای از کاربردها، از مدارهای LED گرفته تا تطبیق امپدانس و تقسیم ولتاژ است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 330 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان LED: گزینه‌ای بسیار متداول و ایده‌آل برای راه‌اندازی LEDهای استاندارد با ولتاژ تغذیه ۵V، ۱۲V یا ۲۴V، که تعادل خوبی بین روشنایی و مصرف جریان ایجاد می‌کند.

• مقاومت Pull-up/Pull-down با عملکرد بهینه: برای خطوط ارتباطی مانند I²C، UART یا پایه‌های GPIO میکروکنترلرها، که نیاز به زمان بالا‌آمدن (rise time) مناسب و مصرف جریان معقول دارند.

• مقاومت‌های بایاس و فیدبک در مدارهای آنالوگ: در طبقات تقویت‌کننده عملیاتی، ژیراتورها یا منابع جریان ثابت.

• تقسیم‌کننده ولتاژ: در ترکیب با مقاومت‌های دیگر (مانند ۱۰kΩ یا ۴۷kΩ) برای ایجاد سطوح ولتاژ مرجع یا کاهش دامنه سیگنال.

• تضعیف‌کننده سیگنال (Attenuator) در خطوط ارتباطی آنالوگ یا دیجیتال.

• کاربردهای عمومی در منابع تغذیه، مدارهای کنترل، سیستم‌های صوتی و صنعتی.

✅ مزایا:

• مقدار مقاومت پرکاربرد و همه‌کاره: 330Ω یک مقدار پایه‌ای در سری E24 است که در هزاران طراحی استاندارد ظاهر می‌شود.

• توان نامی عالی (250mW): حاشیه ایمنی حرارتی بسیار بالایی برای این رنج مقاومتی فراهم می‌کند و قابلیت اطمینان طولانی‌مدت را تضمین می‌نماید.

• ولتاژ کاری بالا (200V): امکان استفاده ایمن در مدارهایی با ولتاژهای معمول صنعتی و فضای کافی برای تحمل اسپایک‌های گذرا.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی مطلوب برای اکثر کاربردهای غیردقیق صنعتی و مصرفی.

• پکیج 1206: استحکام مکانیکی بالا، سهولت در نصب و تعمیر دستی، و مقاومت عالی در برابر تنش‌های حرارتی ناشی از فرآیند تولید.

🎯 جمع‌بندی:
این مقاومت 330 اهم در پکیج 1206 با دقت 5%، نمونه‌ای از یک قطعه استاندارد، قابل اعتماد و همه‌کاره است. این مقاومت نقطه تلاقی طراحی محافظه‌کارانه (با توان و ولتاژ بالا) و کاربرد جهانی (با مقدار پراستفاده) است. انتخاب آن به جای پکیج‌های کوچک‌تر، یک تصمیم منطقی برای پروژه‌هایی است که در آنها دوام فیزیکی، قابلیت اطمینان در بلندمدت و سهولت کار در اولویت قرار دارند. این قطعه برای نمونه‌سازی، تولیدات صنعتی با حجم متوسط و هر طراحی عمومی که نیاز به عملکرد مطمئن دارد، انتخابی ایده‌آل و بی‌دردسر محسوب می‌شود.
