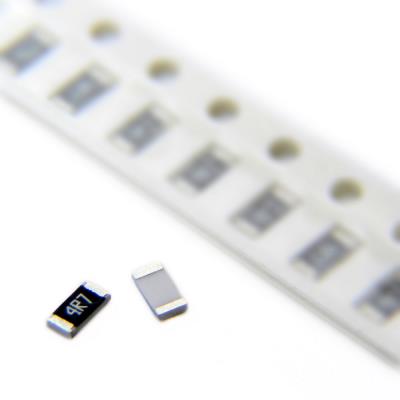

RESISTOR 4.7OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار پایین (Low-Value). این قطعه در پکیج 1206 ارائه می‌شود که توان تحمل بالا و استحکام فیزیکی لازم را برای مدیریت جریان‌های نسبتاً قابل توجه در یک مقدار مقاومت کوچک فراهم می‌کند. مقاومت ۴٫۷ اهم یک مقدار کلیدی برای کاربردهای محدودکنندگی جریان، حس‌گری جریان و امپدانس پایین است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۴٫۷ اهم (Ω)

• تحمل (دقت): ±۵٪

• توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)

• نوع بسته‌بندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۴٫۷Ω

• حداکثر توان قابل تحمل: ۲۵۰mW

• حداکثر ولتاژ کاری DC: ۲۰۰V

• تحمل (تلورانس): ±۵٪

• ضریب دمایی (TCR): ±۴۰۰ ppm/°C (محدوده: -۴۰۰ تا +۴۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان با کارایی بالا: برای محدود کردن جریان هجومی (Inrush Current) در ورودی منبع تغذیه، مدارهای روشنایی LED پرقدرت، یا موتورهای DC کوچک.

• مقاومت حس‌گر جریان (Current Sense) عمومی: در مسیر منبع تغذیه یا بارهای با جریان متوسط (تا حدود ۲۳۰mA با این مقاومت و توان ۲۵۰mW) برای اهداف نظارت یا محافظت اولیه.

• مقاومت Pull-up/Pull-down برای خطوط با جریان کشی بالا: در مواردی که پایه‌های خروجی نیاز به سینک یا سورس جریان قابل توجهی دارند.

• تطبیق امپدانس پایه در خطوط انتقال توان پایین.

• کاربردهای تضعیف (Damping) یا فیلترگذاری در مدارهای با امپدانس خروجی پایین.

• کاربردهای عمومی در منابع تغذیه سوئیچینگ، درایورها و کنترل‌کننده‌های صنعتی.

✅ مزایا:

• توان نامی بسیار مناسب (۲۵۰mW): برای یک مقاومت با مقدار بسیار پایین، امکان مدیریت جریان‌های قابل توجه (تا حدود ۲۳۰mA) را با حاشیه ایمنی حرارتی خوب فراهم می‌کند.

• ولتاژ کاری بالا (۲۰۰V): اگرچه در کاربردهای جریان بالا کمتر مورد استفاده قرار می‌گیرد، اما در کاربردهای حس‌گری جریان در مدارهای با ولتاژ باس بالا (مانند ۴۸V یا ۱۱۰V) حاشیه ایمنی ایجاد می‌کند.

• پکیج ۱۲۰۶: فضای کافی برای اتلاف حرارت، استحکام مکانیکی عالی و مقاومت در برابر تنش‌های حرارتی که برای مقادیر مقاومت پایین (که معمولاً جریان بیشتری از آنها می‌گذرد) حیاتی است.

🎯 جمع‌بندی:
این مقاومت ۴٫۷ اهم در پکیج ۱۲۰۶ با دقت ۵٪، یک قطعه قدرتمند و کاربردی برای مدیریت جریان و امپدانس پایین است. کاربرد اصلی آن در مدارهای عمومی با نیاز به محدود کردن یا حس کردن جریان با دقت نه چندان بالا می‌باشد. انتخاب آن یک تصمیم عملی و مقرون‌به‌صرفه برای کاربردهایی است که در آنها توان تحمل بالا و استحکام فیزیکی بر دقت و پایداری دمایی اولویت دارد. این قطعه برای محدودسازی جریان هجومی، Pull-up/Pull-down قوی و کاربردهای کنترلی غیردقیق در طراحی‌های صنعتی و مصرفی گزینه‌ای مناسب است، اما برای اندازه‌گیری دقیق جریان باید از مقاومت‌های تخصصی‌تر استفاده شود.
