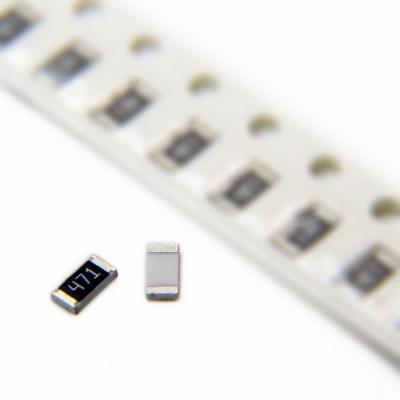

RESISTOR 470OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و پرکاربرد. این قطعه در پکیج مستحکم 1206 ارائه می‌شود که تعادل ایده‌آلی بین یک مقدار مقاومت کلیدی، توان تحمل بالا و استحکام فیزیکی برای کاربردهای عمومی و نیمه‌حرفه‌ای برقرار می‌کند. مقاومت 470 اهم یکی از ارقام استاندارد و پراستفاده در طراحی‌های الکترونیکی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان LED: یک مقدار بسیار متداول و بهینه برای راه‌اندازی LEDهای استاندارد با ولتاژهای تغذیه 5V، 12V یا 24V، که روشنایی مطلوبی با مصرف جریان کنترل‌شده (مثلاً حدود 10mA از 5V) ایجاد می‌کند.

• مقاومت Pull-up/Pull-down با امپدانس بهینه: گزینه‌ای محبوب برای خطوط ارتباطی مانند I²C و پایه‌های GPIO در میکروکنترلرها، که بین مصرف جریان کم و سرعت سوییچینگ مناسب تعادل برقرار می‌کند.

• تقسیم‌کننده ولتاژ: در ترکیب با مقاومت‌های دیگر (مانند 1kΩ، 2.2kΩ یا 10kΩ) برای ایجاد سطوح ولتاژ مرجع یا کاهش دامنه سیگنال در مدارهای آنالوگ.

• مقاومت‌های بایاس و فیدبک: در طبقات تقویت‌کننده عملیاتی، مدارهای نوسان‌ساز و منابع تغذیه ساده.

• مقاومت تضعیف‌کننده (Attenuator) سیگنال: در مسیرهای سیگنال صوتی یا دیجیتال برای کاهش سطح ولتاژ به میزان مشخص.

• کاربردهای عمومی در صنایع مصرفی، سیستم‌های کنترل، منابع تغذیه و مدارهای رابط (Interface).

✅ مزایا:

• مقدار مقاومت کلیدی و همه‌کاره: 470Ω یک مقدار پایه‌ای در سری E24 است که در هزاران طراحی مرجع و کاربردی ظاهر می‌شود.

• توان نامی عالی (250mW): برای این رنج مقاومتی، حاشیه ایمنی حرارتی بسیار بالایی فراهم می‌کند که منجر به قابلیت اطمینان و طول عمر استثنایی می‌شود.

• ولتاژ کاری بالا (200V): امکان استفاده ایمن در مدارهای با ولتاژهای معمول صنعتی و تحمل ولتاژهای گذرا را فراهم می‌سازد.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق، که عملکرد پایدار را در دماهای عملیاتی مختلف تضمین می‌کند.

• پکیج 1206: استحکام مکانیکی بالا، سهولت در نصب و تعمیر دستی، و مقاومت عالی در برابر تنش‌های حرارتی ناشی از فرآیند تولید و محیط‌های کاری.

🎯 جمع‌بندی:
این مقاومت 470 اهم در پکیج 1206 با دقت 5%، نمونه‌ای ایده‌آل از یک قطعه استاندارد، مطمئن و همه‌کاره است. این مقاومت نقطه تلاقی طراحی عملی (با مقدار پرکاربرد) و رویکرد محافظه‌کارانه (با توان و ولتاژ بالا) محسوب می‌شود. انتخاب آن نشان‌دهنده اولویت دادن به دوام فیزیکی، قابلیت اطمینان در بلندمدت و سهولت کار بر کوچک‌سازی ابعاد است. این قطعه برای نمونه‌سازی، تولیدات صنعتی با حجم متوسط، پروژه‌های آموزشی و هر طراحی عمومی که نیازمند عملکرد بی‌دردسر و مستحکم است، انتخابی منطقی، اقتصادی و بسیار توصیه‌شده به شمار می‌رود.
