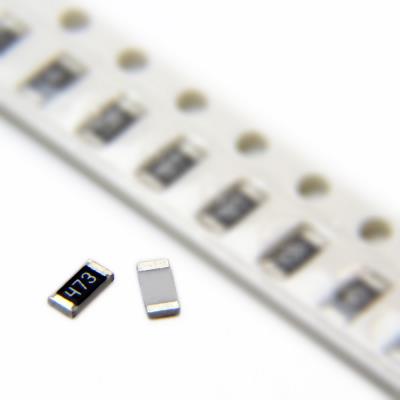

RESISTOR 47KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و بسیار پرکاربرد. این قطعه در پکیج صنعتی 1206 ارائه می‌شود که امکان تحمل توان بالا، ولتاژ کاری ایمن و استحکام فیزیکی را در یک رنج مقاومتی کلیدی و حیاتی برای مدارهای آنالوگ فراهم می‌کند. مقاومت ۴۷ کیلواهم یکی از مقادیر استاندارد و اساسی در طراحی‌های دقیق‌تر است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۴۷ کیلواهم (kΩ) یا ۴۷۰۰۰ اهم (Ω)

• تحمل (دقت): ±۵٪

• توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)

• نوع بسته‌بندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۴۷kΩ

• حداکثر توان قابل تحمل: ۲۵۰mW

• حداکثر ولتاژ کاری DC: ۲۰۰V

• تحمل (تلورانس): ±۵٪

• ضریب دمایی (TCR): ±۱۰۰ ppm/°C (محدوده: -۱۰۰ تا +۱۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ با نسبت‌های دقیق: به‌طور گسترده در ترکیب با مقاومت‌های ۱۰kΩ، ۲۲kΩ یا ۱۰۰kΩ برای ایجاد سطوح ولتاژ مرجع خاص در سنسورها، ADCها و مدارهای منطقی استفاده می‌شود (مثلاً ایجاد ۰٫۹V از ۵V با تقسیم‌کننده ۱۰kΩ/47kΩ).

• مقاومت Pull-up/Pull-down با امپدانس بالا: ایده‌آل برای خطوط سیگنال‌دهی که نیاز به مصرف جریان بسیار کم دارند، مانند ورودی‌های آنالوگ با امپدانس بالا، پایه‌های تشخیص (Sense) یا خطوطی که حساسیت به نویز در آن‌ها مهم است.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی: برای تعیین بهره در پیکربندی‌های غیروارونگر و وارونگر در مدارهای صوتی، ابزار دقیق و فیلترها.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی: در ترکیب با خازن‌های میکروفارادی برای ایجاد تأخیرهای زمانی در محدوده ده‌ها میلی‌ثانیه تا ثانیه در تایمرها، مدارهای راه‌انداز (Start-up) یا فیلترهای پایین‌گذر.

• مقاومت‌های بایاس ترانزیستور در مراحل ورودی با امپدانس بسیار بالا.

• کاربردهای عمومی در منبع تغذیه، کنترل موتور، سیستم‌های ارتباطی و صنعتی.

✅ مزایا:

• مقدار مقاومت کلیدی و پرکاربرد: ۴۷kΩ یک مقدار استاندارد و حیاتی در سری E24 است که در طراحی‌های آنالوگ و تقسیم ولتاژ بسیار رایج است.

• توان نامی عالی (۲۵۰mW): برای این رنج مقاومتی بالا، حاشیه ایمنی حرارتی بسیار زیادی ایجاد می‌کند که منجر به طول عمر و پایداری استثنایی می‌شود.

• ولتاژ کاری بالا (۲۰۰V): امکان استفاده ایمن در مدارهای با ولتاژهای آنالوگ بالاتر (مانند بخش‌های ۲۴V، ۴۸V یا خطوط ۱۱۰V AC پس از یکسوسازی) را فراهم می‌سازد.

• ضریب دمایی خوب (±۱۰۰ ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق، که تغییرات کمتری را در دماهای عملیاتی مختلف تضمین می‌کند.

• پکیج ۱۲۰۶: استحکام مکانیکی بالا، نصب و تعمیر آسان‌تر، و مقاومت در برابر تنش‌های حرارتی و فیزیکی محیط‌های کاری سخت.

🎯 جمع‌بندی:
این مقاومت ۴۷ کیلواهم در پکیج ۱۲۰۶ با دقت ۵٪، نمونه‌ای ایده‌آل از یک قطعه پایه‌ای، مطمئن و با دوام برای طراحی‌های حرفه‌ای و صنعتی است. این مقاومت مزایای یک مقدار پراستفاده و حیاتی در طراحی آنالوگ را با استحکام فیزیکی و حاشیه عملکرد الکتریکی یک پکیج صنعتی ترکیب می‌کند. انتخاب آن نشان‌دهنده یک رویکرد محافظه‌کارانه و کیفیت‌محور است که در آن قابلیت اطمینان، پایداری بلندمدت و تحمل شرایط محیطی بر کوچک‌سازی ابعاد اولویت دارد. این قطعه برای پروژه‌های صنعتی، نمونه‌های اولیه با دوام و هر طراحی که نیازمند عملکرد بی‌نقص در گستره وسیعی از شرایط است، انتخابی ممتاز و توصیه‌شده محسوب می‌شود.
