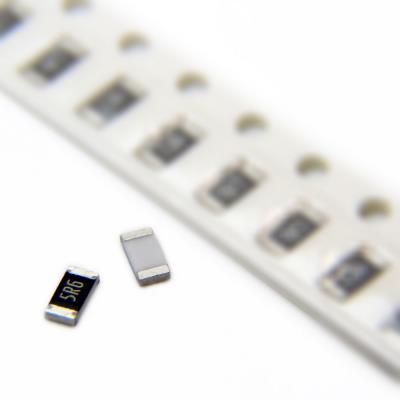

RESISTOR 5.6OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار پایین (Low-Value). این قطعه در پکیج 1206 ارائه می‌شود که توان تحمل بالا و استحکام فیزیکی لازم را برای مدیریت جریان‌های قابل توجه در یک مقدار مقاومت کوچک فراهم می‌کند. مقاومت ۵٫۶ اهم یک مقدار کلیدی برای کاربردهای محدودکنندگی جریان، حس‌گری جریان و امپدانس پایین است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۵٫۶ اهم (Ω)

• تحمل (دقت): ±۵٪

• توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)

• نوع بسته‌بندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۵٫۶Ω

• حداکثر توان قابل تحمل: ۲۵۰mW

• حداکثر ولتاژ کاری DC: ۲۰۰V

• تحمل (تلورانس): ±۵٪

• ضریب دمایی (TCR): ±۴۰۰ ppm/°C (محدوده: -۴۰۰ تا +۴۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان هجومی (Inrush Current Limiter): برای نرم‌سازی راه‌اندازی در ورودی منابع تغذیه، مدارهای با خازن‌های بزرگ، یا بارهای القایی مانند موتورهای DC کوچک.

• مقاومت حس‌گر جریان (Current Sense) عمومی: در مسیر منبع تغذیه یا بارهای با جریان متوسط (تا حدود ۲۱۰mA با این مقاومت و توان ۲۵۰mW) برای اهداف نظارت، محافظت اولیه یا تنظیم جریان در حالت غیردقیق.

• مقاومت Pull-up/Pull-down برای خطوط با جریان کشی بالا: در مواردی که پایه‌های خروجی نیاز به سینک یا سورس جریان قابل توجهی دارند.

• تطبیق امپدانس پایه در خطوط انتقال توان پایین.

• کاربردهای تضعیف (Damping) یا فیلترگذاری در مدارهای با امپدانس خروجی پایین.

• کاربردهای عمومی در منابع تغذیه سوئیچینگ، درایورهای LED پرقدرتتر و کنترل‌کننده‌های موتور.

✅ مزایا:

• توان نامی بسیار مناسب (۲۵۰mW): برای یک مقاومت با مقدار بسیار پایین، امکان مدیریت جریان‌های قابل توجه (تا حدود ۲۱۰mA) را با حاشیه ایمنی حرارتی خوب فراهم می‌کند.

• ولتاژ کاری بالا (۲۰۰V): اگرچه در کاربردهای جریان بالا کمتر مورد استفاده قرار می‌گیرد، اما در کاربردهای حس‌گری جریان در مدارهای با ولتاژ باس بالا (مانند ۲۴V یا ۴۸V صنعتی) حاشیه ایمنی ایجاد می‌کند.

• پکیج ۱۲۰۶: فضای کافی برای اتلاف حرارت، استحکام مکانیکی عالی و مقاومت در برابر تنش‌های حرارتی که برای مقادیر مقاومت پایین (که معمولاً جریان بیشتری از آنها می‌گذرد) حیاتی است.

• مقدار مقاومت پایه‌ای: ۵٫۶Ω یک مقدار استاندارد و در دسترس در سری E24 است.

🎯 جمع‌بندی:
این مقاومت ۵٫۶ اهم در پکیج ۱۲۰۶ با دقت ۵٪، یک قطعه قدرتمند و کاربردی برای مدیریت جریان و امپدانس پایین در کاربردهای غیردقیق است. کاربرد اصلی آن در مدارهای عمومی با نیاز به محدود کردن، تنظیم یا حس کردن جریان با دقت نه چندان بالا می‌باشد. انتخاب آن یک تصمیم عملی و مقرون‌به‌صرفه برای کاربردهایی است که در آنها توان تحمل بالا و استحکام فیزیکی بر دقت و پایداری دمایی اولویت مطلق دارد. این قطعه برای محدودسازی جریان هجومی، درایورهای LED/موتور با قابلیت اطمینان بالا و کاربردهای کنترلی غیردقیق در طراحی‌های صنعتی و مصرفی گزینه‌ای مناسب است، اما به‌هیچ‌وجه نباید در مدارهای اندازه‌گیری دقیق جریان به‌کار رود.
