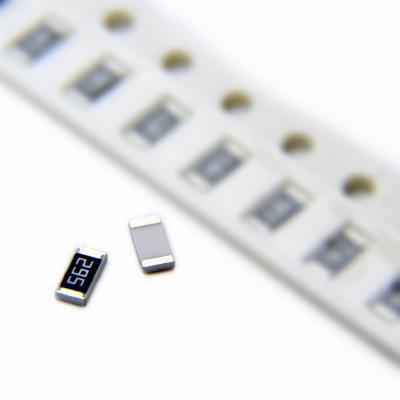

RESISTOR 5.6KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-بالا و پرکاربرد. این قطعه در پکیج صنعتی 1206 ارائه می‌شود و نقطه تعادل ایده‌آلی بین یک مقدار مقاومت کلیدی، توان تحمل بالا و قابلیت اطمینان برای کاربردهای عمومی و نیمه‌حرفه‌ای فراهم می‌کند. مقاومت 5.6 کیلواهم یک مقدار استاندارد و حیاتی در طراحی‌های آنالوگ و دیجیتال است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 5.6 کیلواهم (kΩ) یا 5600 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.6kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ با نسبت‌های خاص: اغلب در ترکیب با مقاومت‌های 2.2kΩ, 3.3kΩ, 10kΩ یا 12kΩ برای ایجاد نسبت‌های تقسیم دقیق‌تر (مثلاً برای استخراج سطوح ولتاژ خاص از منبع 5V یا 12V) در مدارهای سنسور، ADC و مراجع ولتاژ.

• مقاومت‌های Pull-up با امپدانس بهینه: گزینه‌ای بین 4.7kΩ و 10kΩ که تعادل خوبی بین مصرف جریان و سرعت سوییچینگ برای خطوط I²C، GPIO و دیگر خطوط دیجیتال ارائه می‌دهد.

• مقاومت‌های فیدبک در تقویت‌کننده‌های عملیاتی و منابع تغذیه.

• مدارهای زمان‌بندی RC با ثابت زمانی متوسط: در ترکیب با خازن‌های نانو فارادی یا میکروفارادی برای ایجاد تأخیرها یا فرکانس‌های قطع خاص.

• مقاومت‌های بایاس در مدارهای آنالوگ با امپدانس بالا.

• کاربردهای عمومی در سیستم‌های صنعتی، صوتی، ارتباطی و کنترل.

✅ مزایا:

• مقدار مقاومت کلیدی و پرکاربرد: 5.6kΩ یک مقدار استاندارد و مهم در سری E24 است که در طراحی‌های آنالوگ و تقسیم ولتاژ بسیار رایج است.

• توان نامی عالی (250mW): حاشیه ایمنی حرارتی بسیار بالا برای این رنج مقاومتی که قابلیت اطمینان را در شرایط کاری مختلف تضمین می‌کند.

• ولتاژ کاری 200V: امکان استفاده ایمن در مدارهای با ولتاژهای آنالوگ بالاتر (مانند خطوط 24V، 48V یا سیگنال‌های صنعتی).

• TCR خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

• پکیج 1206: استحکام مکانیکی بالا و مقاومت در برابر تنش‌های حرارتی و فیزیکی، که آن را برای محیط‌های صنعتی مناسب می‌سازد.

🎯 جمع‌بندی:
این مقاومت 5.6 کیلواهم در پکیج 1206 با دقت 5%، یک قطعه اساسی، مستحکم و با قابلیت اطمینان بسیار بالا است. این مقاومت مزایای یک مقدار پرکاربرد و کلیدی در طراحی آنالوگ را با استحکام فیزیکی و حاشیه عملکرد الکتریکی یک پکیج صنعتی‌تر ترکیب می‌کند. انتخاب آن به جای پکیج‌های کوچک‌تر، یک تصمیم حرفه‌ای و محافظه‌کارانه برای طراحی‌های با کیفیت بالا، صنعتی یا هر پروژه‌ای که در آن دوام و پایداری در اولویت است محسوب می‌شود. این قطعه برای کاربردهای عمومی و نیمه‌حرفه‌ای که در آنها فضای برد فدای قابلیت اطمینان نمی‌شود، انتخابی ایده‌آل و مطمئن است.
