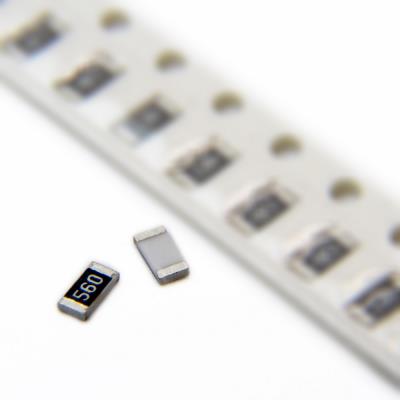

RESISTOR 56OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و پرکاربرد. این قطعه در پکیج مستحکم 1206 ارائه می‌شود که امکان تحمل توان بالا، استحکام فیزیکی و ولتاژ کاری ایمن را برای یک مقدار مقاومت کلیدی در مدارهای جریان‌محور و تطبیق امپدانس فراهم می‌کند. مقاومت 56 اهم یکی از مقادیر استاندارد و کاربردی در طراحی‌های عملی الکترونیک است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان همه‌کاره: یک مقدار پراستفاده برای راه‌اندازی LEDها، رله‌ها، سولنوئیدها و بارهای کوچک با ولتاژهای تغذیه رایج (5V، 12V، 24V) که جریان را در محدوده ایمن و کارآمد تنظیم می‌کند.

• مقاومت تطبیق امپدانس (Impedance Matching): گزینه‌ای رایج برای تطبیق امپدانس در خطوط انتقال سیگنال با امپدانس مشخصه حدود 50Ω تا 75Ω (اغلب به صورت سری)، یا به عنوان بخشی از شبکه تطبیق در مدارهای RF ساده.

• مقاومت Pull-up/Pull-down با توان کشی مناسب: برای خطوطی که نیاز به سینک یا سورس جریان متوسطی دارند (بیشتر از حالت‌های کیلواهمی).

• مقاومت حس‌گر جریان (Current Sense) عمومی و غیردقیق: برای نظارت بر جریان در مدارهای با دقت متوسط، مانند نظارت بر مصرف کلی یک بخش از مدار.

• کاربردهای تضعیف (Damping) یا فیلترگذاری در خروجی منابع تغذیه یا درایورها.

• کاربردهای عمومی در صنایع مصرفی، منبع تغذیه، درایور موتورهای DC کوچک و مدارهای رابط.

✅ مزایا:

• مقدار مقاومت پایه‌ای و پرکاربرد: 56Ω یک مقدار استاندارد و در دسترس در سری E24 است که در محاسبات طراحی، به‌ویژه در کاربردهای تطبیق امپدانس، بسیار رایج است.

• توان نامی عالی (250mW): برای این رنج مقاومت پایین، امکان مدیریت جریان‌های قابل توجه (تا حدود 67mA) را با حاشیه ایمنی حرارتی گسترده فراهم می‌کند که قابلیت اطمینان را تضمین می‌کند.

• ولتاژ کاری بالا (200V): ایمنی و تحمل ولتاژ عالی برای کاربردهای صنعتی و آنالوگ با ولتاژ بالاتر، حتی در کاربردهای جریان پایین.

• پکیج 1206: استحکام مکانیکی بالا، اتلاف حرارت موثر و مقاومت در برابر تنش‌های ناشی از لحیم‌کاری و محیط‌های کاری، که برای مقادیر مقاومت پایین و جریان نسبتاً بالا حیاتی است.

🎯 جمع‌بندی:
این مقاومت 56 اهم در پکیج 1206 با دقت 5%، یک قطعه مستحکم، قابل اعتماد و عملیاتی برای طیف وسیعی از کاربردهای عمومی است. این مقاومت انتخاب ایده‌آلی برای مدارهایی است که در آن‌ها مدیریت جریان، تطبیق امپدانس پایه و استحکام فیزیکی بر دقت ابعادی و پایداری دمایی بسیار دقیق اولویت دارد. برای نمونه‌سازی، تولیدات صنعتی با دوام، پروژه‌های آموزشی و طراحی‌های مصرفی، این قطعه گزینه‌ای مطمئن، در دسترس و مقرون‌به‌صرفه محسوب می‌شود که عملکردی بی‌دردسر را در طول عمر محصول تضمین می‌نماید.
