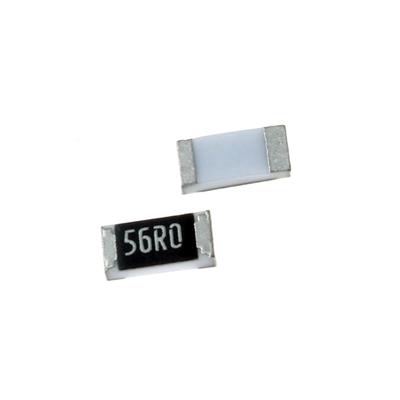

RESISTOR 56OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و دقت بالا. این قطعه در پکیج مستحکم 1206 ارائه می‌شود و ترکیب قابل‌توجهی از دقت، توان بالا و استحکام فیزیکی را برای کاربردهای حساس به مقدار مقاومت و جریان ارائه می‌دهد. مقاومت 56 اهم یک مقدار کلیدی برای کاربردهای تطبیق امپدانس و کنترل دقیق جریان محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت تطبیق امپدانس دقیق: انتخاب کلیدی برای تطبیق امپدانس در خطوط انتقال با امپدانس مشخصه نزدیک به 50Ω یا 75Ω (مانند مدارهای RF پایه، خطوط آنتن، رابط‌های ویدیویی) که نیاز به دقت در مقدار مقاومت دارند.

• محدودکننده جریان دقیق: برای راه‌اندازی LEDها، سنسورها یا بارهای خاصی که به تنظیم دقیق جریان (مثلاً حدود 89mA از منبع 5V) نیاز دارند.

• مقاومت حس‌گر جریان (Current Sense) با دقت متوسط: در مسیرهای جریان برای اندازه‌گیری و محافظت، در جاهایی که دقت 1% برای خطای کلی سیستم قابل قبول است و پایداری دمایی شدید مورد نیاز نیست.

• مقاومت‌های فیدبک در منابع تغذیه دقیق‌تر یا مدارهای مرجع جریان.

• مقاومت‌های Pull-up/Pull-down در مدارهای آنالوگ حساس که مقدار دقیق آن بر عملکرد مدار تأثیر مستقیم دارد.

• کاربردهای صنعتی و ابزار دقیق که در آن‌ها هم مقدار اسمی مقاومت و هم تکرارپذیری در تولید انبوه اهمیت دارد.

✅ مزایا:

• دقت عالی (1%) در یک مقدار کلیدی: اطمینان از عملکرد دقیق مدار و کاهش تغییرپذیری بین نمونه‌ها، که برای طراحی‌های قابل تکرار و تولید انبوه حیاتی است.

• توان نامی بالا (250mW): حاشیه ایمنی حرارتی گسترده برای یک مقاومت با مقدار پایین، که پایداری و دوام طولانی‌مدت را تضمین می‌کند.

• ولتاژ کاری بالا (200V): ایمنی فوق‌العاده در مدارهای با ولتاژهای مختلف.

• پکیج 1206: استحکام مکانیکی برتر، سهولت در نصب و تعمیر دستی، و مقاومت عالی در برابر تنش‌های حرارتی فرآیند تولید.

• مقدار مقاومت بهینه برای تطبیق: 56Ω یک مقدار پرکاربرد و استاندارد در کاربردهای RF و تطبیق امپدانس است.

🎯 جمع‌بندی:
این مقاومت 56 اهم در پکیج 1206 با دقت 1%، یک قطعه حرفه‌ای و باکیفیت است که برای طراحی‌هایی انتخاب می‌شود که در آن‌ها دقت مقدار اولیه و قابلیت اطمینان مکانیکی مهم‌تر از پایداری دمایی فوق‌العاده بالا است. این مقاومت انتخاب ایده‌آلی برای کاربردهای تطبیق امپدانس دقیق، کنترل جریان با تکرارپذیری بالا و مدارهای صنعتی با شرایط کاری نسبتاً پایدار است. ترکیب دقت 1% با استحکام پکیج 1206، آن را به گزینه‌ای برتر نسبت به نمونه‌های مشابه در پکیج‌های کوچک‌تر برای کاربردهای با قابلیت اطمینان بالا تبدیل می‌کند.
