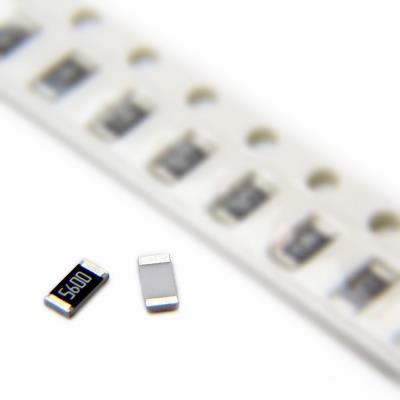

RESISTOR 560OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و دقت بالا. این قطعه در پکیج مستحکم 1206 ارائه می‌شود و ترکیب ارزشمندی از دقت بهبودیافته، توان تحمل عالی و استحکام فیزیکی را برای کاربردهای حساس‌تر و حرفه‌ای فراهم می‌کند. مقاومت 560 اهم با تلورانس 1%، انتخابی برتر برای طراحی‌هایی است که به تکرارپذیری و دقت نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 560 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 560Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق: در مدارهای مرجع ولتاژ، سنسورها و مبدل‌های آنالوگ-به-دیجیتال (ADC) که به نسبت تقسیم ولتاژ دقیق و قابل تکرار نیاز دارند (مثلاً در ترکیب با یک مقاومت 1% دیگر برای ایجاد یک ولتاژ مرجع خاص).

• مقاومت‌های فیدبک در منابع تغذیه با دقت تنظیم‌پذیری بالا: برای تنظیم دقیق‌تر و پایدارتر ولتاژ خروجی در منابع تغذیه خطی و سوئیچینگ.

• مقاومت‌های بایاس در مدارهای تقویت‌کننده عملیاتی دقیق (Precision Op-amps): که در آن‌ها بهره یا نقطه کار مدار به مقدار دقیق مقاومت وابسته است.

• محدودکننده جریان با دقت تکرارپذیر: برای راه‌اندازی LEDها یا سنسورهایی که نیاز به روشنایی یا جریان بایاس دقیق و یکسان در تمامی نمونه‌های تولیدی دارند.

• مقاومت Pull-up/Pull-down در مدارهای حساس آنالوگ یا دیجیتال که در آن‌ها تلورانس پایین‌تر مقاومت به کاهش تغییرپذیری (Variation) در آستانه‌های سوئیچینگ یا سطح سیگنال کمک می‌کند.

• کاربردهای صنعتی، ابزار دقیق و پزشکی که نیاز به عملکرد قابل اطمینان و تکرارپذیر در تولید انبوه دارند.

✅ مزایا:

• دقت عالی (1%) در یک مقدار پرکاربرد: ترکیب مقدار مقاومت استاندارد 560Ω با دقت 1%، آن را به یک قطعه ایده‌آل برای طراحی‌های با کیفیت و قابل تکرار تبدیل می‌کند.

• توان نامی بسیار مناسب (250mW): حاشیه ایمنی حرارتی فوق‌العاده برای این رنج مقاومتی، که اطمینان از پایداری طولانی‌مدت را فراهم می‌سازد.

• ولتاژ کاری بالا (200V): ایمنی و تحمل ولتاژ عالی برای کاربردهای صنعتی و آنالوگ با ولتاژ بالاتر.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول که همراه با دقت اولیه 1٪، عملکرد پایدارتری را در بازه دمایی وسیع‌تری نسبت به نمونه‌های با TCR بالاتر تضمین می‌کند.

• پکیج 1206: استحکام مکانیکی و حرارتی برتر نسبت به پکیج‌های کوچک‌تر، که برای کاربردهای صنعتی و با قابلیت اطمینان بالا یک مزیت بزرگ محسوب می‌شود.

🎯 جمع‌بندی:
این مقاومت 560 اهم در پکیج 1206 با دقت 1%، نماد یک انتخاب حرفه‌ای، آگاهانه و کیفیت‌محور است. این قطعه برای طراحی‌هایی انتخاب می‌شود که در آن‌ها تکرارپذیری، دقت و قابلیت اطمینان بر هزینه‌ی اندک بیشتر نسبت به نمونه‌های 5% اولویت دارد. انتخاب آن نشان‌دهنده توجه طراح به جزئیات، کاهش تغییرپذیری در تولید انبوه و ارتقای عملکرد کلی سیستم است. این مقاومت برای طراحی‌های صنعتی، محصولات با کیفیت بالا، نمونه‌های اولیه نهایی و هر پروژه‌ای که عملکرد دقیق و قابل اطمینان مورد انتظار است، انتخابی ایده‌آل و بسیار توصیه شده می‌باشد.
