مبدل 220 ولت AC به 5 ولت DC با حداکثر جریان 600 میلی آمپر

نام کارخانه‌ای:

HLK-PM01

پکیج:
Module
بسته‌بندی:
Tray - 50 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

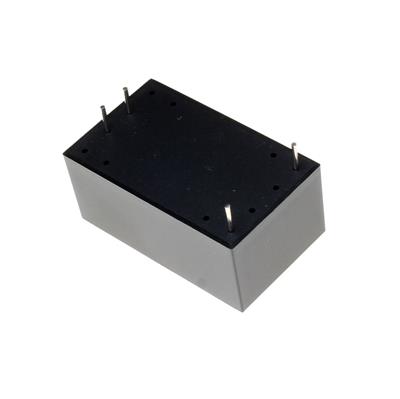

HLK-PM01 یک ماژول منبع تغذیه (Power Supply Module) سوئیچینگ کوچک، ارزان و بسیار متداول است که توسط شرکت هایلینک (Hi-Link) چین تولید می‌شود.

کاربرد اصلی

هدف اصلی این ماژول، تبدیل ولتاژ متناوب (AC) برق شهر (مثلاً 220V AC) به یک ولتاژ مستقیم (DC) پایین و ثابت (معمولاً ۵ ولت یا ۳.۳ ولت) است تا بتواند به عنوان منبع تغذیه برای بردهای الکترونیکی دیگر مانند میکروکنترلرها (مثل Arduino، ESP8266، ESP32)، ماژول‌های ارتباطی و سایر مدارهای دیجیتال استفاده شود.


مشخصات فنی کلیدی

معمولاً مشخصات رایج مدل HLK-PM01 به شرح زیر است (همیشه قبل از استفاده به datasheet ماژول خود مراجعه کنید):

  • ورودی (Input): 90~264 V AC (یعنی برق متناوب 110V یا 220V را پشتیبانی می‌کند).

  • خروجی (Output): 5V DC یا 3.3V DC (این مقدار بسته به مدل دقیق متفاوت است).

  • جریان خروجی (Output Current): حداکثر 600mA (0.6 آمپر). این نکته بسیار مهمی است و به این معنی است که نمی‌تواند مصرف‌کننده‌های پرقدرت را تغذیه کند.

  • راندمان (Efficiency): حدود 70-80% (متوسط تا خوب).

  • ایزولاسیون (Isolation): دارای ایزولاسیون گالوانیک (نسبتاً خوب) بین ورودی AC و خروجی DC که برای ایمنی مهم است.

  • اندازه: بسیار کوچک و فشرده (معمولاً حدود ۳۴ در ۲۲ در ۱۶ میلی‌متر).

  • نوع اتصال: معمولاً دارای سه یا چهار پین برای اتصال سیم (ورودی AC و خروجی DC).


مزایا

  1. ایمنی نسبی: به دلیل داشتن ایزولاسیون، نسبت به مدارهای ساده‌تر مبتنی بر ترانسفورماتور یا خازن، ایمن‌تر است.

  2. قیمت بسیار پایین: یکی از ارزان‌ترین options برای تبدیل AC به DC.

  3. اندازه کوچک: نصب آن درون دستگاه‌ها و پروژه‌ها بسیار آسان است.

  4. آماده به کار (Plug & Play): نیاز به طراحی مدار پیچیده منبع تغذیه ندارد؛ فقط کافی است ورودی و خروجی آن را متصل کنید.


معایب و نکات مهم

  1. جریان خروجی کم (600mA): بزرگترین محدودیت آن است. برای مثال، یک برد ESP32 که یک ریستارت ساده انجام می‌دهد می‌تواند به طور momentary جریان زیادی بکشد که ممکن است باعث ریست شدن ماژول منبع تغذیه شود. برای راه‌اندازی موتورها، ریله‌های بزرگ یا هر مصرف‌کننده پرمصرف دیگر اصلاً مناسب نیست.

  2. نویز سوئیچینگ: مانند همه منابع سوئیچینگ، می‌تواند نویز الکترومغناطیسی (EMI) ایجاد کند که ممکن است برای مدارهای آنالوگ حساس (مانند سنسورهای دقیق) مشکل‌ساز شود.

  3. کیفیت متغیر: از آنجایی که یک محصول بسیار ارزان است، کنترل کیفیت در batchهای مختلف ممکن است متفاوت باشد. خرید از فروشندگان معتبر مهم است.


کاربردهای رایج

  • تغذیه بردهای NodeMCU (ESP8266) و ESP32 در پروژه‌های خانه هوشمند.

  • ساخت آداپتورهای کوچک و کم‌توان برای دستگاه‌های DIY.

  • منبع تغذیه برای درگاه‌های IOT، کنترلرهای کوچک و ریله‌های ساده.

  • استفاده در محصولات تجاری کم‌مصرف مانند دیمرهای لامپ، تایمرها و...

نکته نهایی مهم:

هنگام کار با HLK-PM01 احتیاط کنید زیرا پایه‌های ورودی آن مستقیماً به برق شهر متصل می‌شوند و در صورت روشن بودن، ولتاژ خطرناکی دارند. پس از نصب، حتماً آن را به طور کامل عایق کنید تا از برق گرفتگی جلوگیری شود.

به طور خلاصه، HLK-PM01 یک منبع تغذیه کوچک، ارزان و ایزوله شده برای تبدیل برق متناوب شهر به DC کم‌ولتاژ است که عمدتاً برای پروژه‌های الکترونیکی کم‌مصرف استفاده می‌شود.


مشخصات مبدل 220 ولت AC به 5 ولت DC با حداکثر جریان 600 میلی آمپر

مبدل 220 ولت AC به 5 ولت DC با حداکثر جریان 600 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • حداکثر ولتاژ ورودی 264 ولت
  • حداقل ولتاژ ورودی 90 ولت
  • ولتاژ خروجی 5 ولت
  • نوع نصب روی برد Through Hole
  • تعداد خروجی 1 خروجی
  • جریان خروجی 600 میلی آمپر


Features انتخاب ویژگی
Output Voltage 5 V =
Output Current 600 mA =
Number of Output 1 Output =
Input Voltage MIN 90 V =
Input Voltage MAX 264 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
