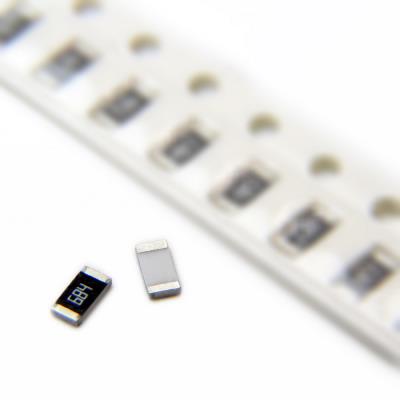

RESISTOR 680KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (High-Value). این قطعه در پکیج مستحکم 1206 ارائه می‌شود و امکان تحمل ولتاژ بالا و استحکام فیزیکی را برای یک مقدار مقاومت تخصصی در مدارهای با امپدانس فوق‌العاده بالا فراهم می‌کند. مقاومت 680 کیلواهم یک قطعه کلیدی برای کاربردهای مدارهای با امپدانس بالا، تخلیه بار و حس‌گری بسیار حساس است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 680 کیلواهم (kΩ) یا 680,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت تخلیه (Bleeder Resistor) در مدارهای ولتاژ بالا: برای تخلیه ایمن خازن‌های پرانرژی در منابع تغذیه، اینورترها یا مدارهای CRT پس از قطع برق.

• مقاومت‌های بایاس با امپدانس فوق‌العاده بالا: در مراحل ورودی تقویت‌کننده‌های ابزار دقیق، پیش‌تقویت‌کننده‌های الکترومتر (Electrometer) یا مدارهای سنسور با خروجی جریان بسیار پایین (مانند برخی سنسورهای نوری یا یونیزاسیون).

• مقاومت‌های فیدبک در منابع جریان ثابت با خروجی میکروآمپر.

• مقاومت Pull-up در مدارهای با حساسیت فوق‌العاده به مصرف جریان یا در خطوطی که باید در حالت های-امپدانس (High-Z) باقی بمانند.

• کاربردهای ویژه در تجهیزات آزمایشگاهی، پزشکی و اندازه‌گیری با حساسیت بالا.

✅ مزایا:

• ولتاژ کاری بالا (200V): یک ویژگی حیاتی برای این رنج مقاومتی بالا، چرا که حتی جریان‌های کوچک نیز می‌توانند ولتاژهای زیادی در دو سر آن ایجاد کنند. این رتبه‌بندی ولتاژ ایمنی لازم را تضمین می‌کند.

• توان نامی مناسب (250mW): با توجه به جریان‌های بسیار کم معمول در این رنج (مثلاً کمتر از ۰٫۳mA حتی در 200V)، این توان حاشیه ایمنی حرارتی بسیار گسترده‌ای ایجاد می‌کند.

• پکیج 1206: اندازه بزرگ‌تر نسبت به پکیج‌های ریز (مانند 0603) باعث کاهش احتمال نشتی سطحی (Surface Leakage) و افزایش فاصله خزشی (Creepage Distance) می‌شود که برای کار با ولتاژهای بالا و حفظ امپدانس بالا مهم است.

• ضریب دمایی خوب (±100 ppm/°C): برای یک مقاومت با مقدار بالا، این TCR نسبتاً خوبی است و پایداری قابل قبولی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 680 کیلواهم در پکیج 1206 با دقت 5%، یک قطعه تخصصی برای کاربردهای با امپدانس فوق‌العاده بالا و ولتاژ قابل توجه است. انتخاب آن نشان‌دهنده طراحی یک مدار حساس، خاص یا با نیاز به ایمنی ولتاژ بالا است. این قطعه برای تخلیه خازن‌های پرانرژی، مدارهای اندازه‌گیری جریان بسیار پایین، سنسورهای با امپدانس بالا و تایمرهای طولانی‌مدت انتخابی ایده‌آل است. با این حال، استفاده از آن نیاز به توجه ویژه به تمیزی برد، فاصله‌گذاری مناسب و درک محدودیت‌های نویز و پاسخ فرکانسی دارد.
