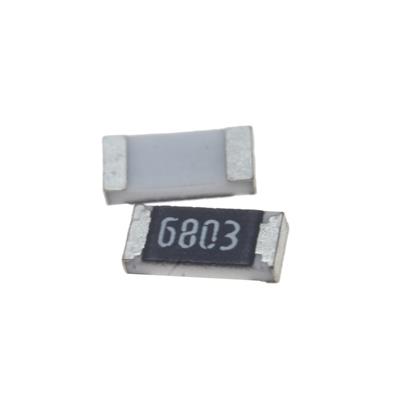

RESISTOR 680KOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (High-Value) و دقت عالی. این قطعه در پکیج مستحکم 1206 ارائه می‌شود و ترکیب نادری از مقدار مقاومت فوق‌العاده بالا، دقت دقیق، تحمل ولتاژ بالا و استحکام فیزیکی را برای مدارهای تخصصی و حساس فراهم می‌کند. مقاومت 680 کیلواهم با تلورانس 1% یک قطعه کلیدی برای طراحی‌های دقیق با امپدانس فوق‌العاده بالا است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 680 کیلواهم (kΩ) یا 680,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های بایاس دقیق در مدارهای با امپدانس فوق‌العاده بالا: در الکترومترها (Electrometers)، پیش‌تقویت‌کننده‌های جریان بسیار پایین، مدارهای سنسور بار (Charge Sensors) و آشکارسازهای یونیزاسیون که به مقادیر مقاومت دقیق و تکرارپذیر برای اندازه‌گیری جریان‌های در حد پیکوآمپر یا فمتوآمپر نیاز دارند.

• مقاومت فیدبک دقیق در منابع جریان ثابت با دقت میکروآمپر یا نانوآمپر.

• مقاومت تخلیه (Bleeder Resistor) با مقدار کنترل‌شده دقیق در ولتاژهای بالا که مقدار دقیق ثابت زمانی تخلیه (مثلاً در ترکیب با یک خازن) مهم است.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی و دقیق: در تایمرها، مدارهای تأخیر یا نوسان‌سازهای فرکانس پایین که نیاز به پایداری و تکرارپذیری در ثابت زمانی دارند.

• مقاومت‌های Pull-up در مدارهای دیجیتال حساس به نویز با مصرف جریان فوق‌العاده کم.

• کاربردهای ویژه در تجهیزات آزمایشگاهی پزشکی، اندازه‌گیری علمی (مانند طیف‌سنجی جرمی) و سیستم‌های کنترل فرآیند با حساسیت بالا.

✅ مزایا:

• دقت عالی (1%) در یک مقدار بسیار بالا: این سطح از دقت برای یک مقاومت 680kΩ نادر و حیاتی است. این امر تکرارپذیری طراحی و کاهش تغییرپذیری بین نمونه‌های مختلف در تولید انبوه را تضمین می‌کند.

• ولتاژ کاری بالا (200V): یک ویژگی اجباری و حیاتی برای این رنج مقاومتی، چرا که حتی جریان‌های ناچیز می‌توانند ولتاژهای زیادی ایجاد کنند. این رتبه‌بندی ایمنی عملیاتی را تضمین می‌کند.

• پکیج 1206: اندازه بزرگ‌تر به کاهش تأثیرات نشتی سطحی (Surface Leakage) و افزایش فاصله خزشی (Creepage Distance) کمک می‌کند. این امر برای حفظ دقت و امپدانس بالا در حضور آلودگی‌های احتمالی و ولتاژهای کاری مهم است.

• ضریب دمایی نسبتاً خوب (±100 ppm/°C): برای یک مقاومت با مقدار بسیار بالا، این TCR سطح معقولی از پایداری حرارتی را ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 680 کیلواهم در پکیج 1206 با دقت 1%، یک قطعه بسیار تخصصی و با کارایی بالا برای طراحی‌های دقیق و حساس است. انتخاب آن نشان از یک نیاز حیاتی به دقت، تکرارپذیری و عملکرد در محدوده امپدانس فوق‌العاده بالا دارد. این قطعه سنگ بنای طراحی الکترومترها، مدارهای اندازه‌گیری جریان فوق‌حساس، منابع جریان دقیق و سیستم‌های زمان‌بندی با ثابت طولانی و پایدار است. استفاده موفق از آن مستلزم رعایت دقیق اصول طراحی برد (تمیزی، فاصله‌گذاری، محافظت)، درک عمیق اثرات پارازیتی و انتخاب آگاهانه برای کاربردهای خاص می‌باشد. این یک انتخاب مهندسی سطح بالا برای حل چالش‌های اندازه‌گیری و کنترل پیشرفته است.
