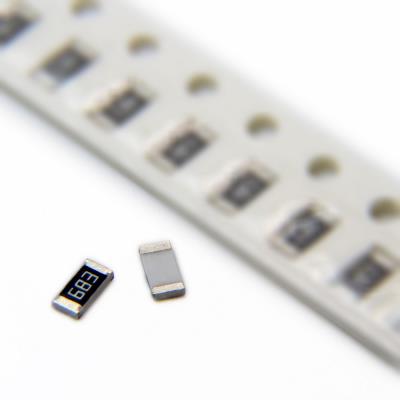

RESISTOR 68KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و پرکاربرد. این قطعه در پکیج صنعتی 1206 ارائه می‌شود که امکان تحمل توان بالا، ولتاژ کاری ایمن و استحکام فیزیکی را در یک رنج مقاومتی کلیدی و حیاتی برای مدارهای آنالوگ و دیجیتال فراهم می‌کند. مقاومت 68 کیلواهم یکی از مقادیر استاندارد و اساسی در طراحی‌های دقیق‌تر است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 68 کیلواهم (kΩ) یا 68000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ با نسبت‌های دقیق: به‌طور گسترده در ترکیب با مقاومت‌های 10kΩ، 22kΩ، 100kΩ یا 150kΩ برای ایجاد سطوح ولتاژ مرجع خاص در سنسورها، ADCها و مدارهای منطقی استفاده می‌شود (مثلاً ایجاد نسبت‌های تقسیم رایج).

• مقاومت Pull-up/Pull-down با امپدانس بالا: ایده‌آل برای خطوط سیگنال‌دهی که نیاز به مصرف جریان بسیار کم دارند، مانند ورودی‌های آنالوگ با امپدانس بالا، پایه‌های تشخیص (Sense) یا خطوطی که حساسیت به نویز در آن‌ها مهم است.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی: برای تعیین بهره در پیکربندی‌های غیروارونگر و وارونگر در مدارهای صوتی، ابزار دقیق و فیلترها.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی: در ترکیب با خازن‌های میکروفارادی برای ایجاد تأخیرهای زمانی در محدوده ده‌ها میلی‌ثانیه تا ثانیه در تایمرها، مدارهای راه‌انداز (Start-up) یا فیلترهای پایین‌گذر.

• مقاومت‌های بایاس ترانزیستور در مراحل ورودی با امپدانس بسیار بالا.

• کاربردهای عمومی در منبع تغذیه، کنترل موتور، سیستم‌های ارتباطی و صنعتی.

✅ مزایا:

• مقدار مقاومت کلیدی و پرکاربرد: 68kΩ یک مقدار استاندارد و حیاتی در سری E24 است که در طراحی‌های آنالوگ و تقسیم ولتاژ بسیار رایج است.

• توان نامی عالی (250mW): برای این رنج مقاومتی بالا، حاشیه ایمنی حرارتی بسیار زیادی ایجاد می‌کند که منجر به طول عمر و پایداری استثنایی می‌شود.

• ولتاژ کاری بالا (200V): امکان استفاده ایمن در مدارهای با ولتاژهای آنالوگ بالاتر (مانند بخش‌های 24V، 48V یا خطوط 110V AC پس از یکسوسازی) را فراهم می‌سازد.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق، که تغییرات کمتری را در دماهای عملیاتی مختلف تضمین می‌کند.

• پکیج 1206: استحکام مکانیکی بالا، نصب و تعمیر آسان‌تر، و مقاومت در برابر تنش‌های حرارتی و فیزیکی محیط‌های کاری سخت.

🎯 جمع‌بندی:
این مقاومت 68 کیلواهم در پکیج 1206 با دقت 5%، نمونه‌ای ایده‌آل از یک قطعه پایه‌ای، مطمئن و با دوام برای طراحی‌های حرفه‌ای و صنعتی است. این مقاومت مزایای یک مقدار پراستفاده و حیاتی در طراحی آنالوگ را با استحکام فیزیکی و حاشیه عملکرد الکتریکی یک پکیج صنعتی ترکیب می‌کند. انتخاب آن نشان‌دهنده یک رویکرد محافظه‌کارانه و کیفیت‌محور است که در آن قابلیت اطمینان، پایداری بلندمدت و تحمل شرایط محیطی بر کوچک‌سازی ابعاد اولویت دارد. این قطعه برای پروژه‌های صنعتی، نمونه‌های اولیه با دوام و هر طراحی که نیازمند عملکرد بی‌نقص در گستره وسیعی از شرایط است، انتخابی ممتاز و توصیه‌شده محسوب می‌شود.
