مقاومت حرارتی 5 اهم 20 درصد

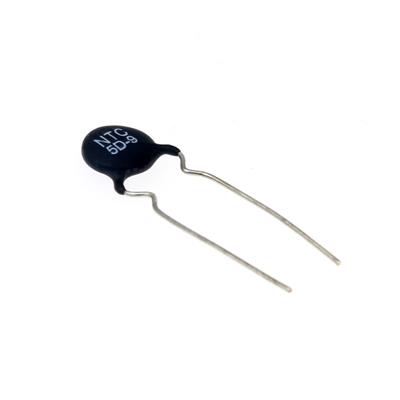

NTC 5D9
یک ترمیستور NTC (Negative Temperature Coefficient) با مقاومت نامی 5Ω است که در پکیج Radial قرار دارد. این قطعه با افزایش دما، مقاومت آن کاهش می‌یابد و با توجه به مقدار مقاومت پایین 5Ω و فرم فاکتور D9، می‌تواند برای محدودکردن جریان هجومی (Inrush Current) در ورودی منابع تغذیه و مدارهای الکترونیکی مورد استفاده قرار گیرد.

💡 کاربردهای اصلی:

• محدودکننده جریان هجومی در منابع تغذیه

• ورودی آداپتورها و تجهیزات الکترونیکی

• منابع تغذیه سوئیچینگ

• تجهیزات صوتی و تصویری

• مدارهای تغذیه AC/DC

• محافظت اولیه در برابر جریان هجومی هنگام روشن‌شدن

• کاهش جریان شارژ اولیه خازن‌های بزرگ

✅ مزایا:

مقاومت اولیه پایین 5Ω: برای محدودسازی جریان هجومی در لحظه روشن‌شدن مناسب است.

ضریب دمای منفی: با عبور جریان و گرم‌شدن NTC، مقاومت آن کاهش پیدا می‌کند و افت ولتاژ روی قطعه کمتر می‌شود.

محدوده دمایی گسترده: قابلیت عملکرد در محدوده  -55°C تا +200°C.

پکیج Radial: پایه‌های شعاعی و نصب Through Hole، مناسب برای بردهای دارای سوراخ عبوری است.

ساختار ساده و اقتصادی: NTCها راهکاری ساده و کم‌هزینه برای محدودسازی جریان اولیه هستند.

🎯 جمع‌بندی:

NTC 5D9 یک ترمیستور NTC رادیال با مقاومت نامی 5Ω و کد بدنه D9 است که برای کاربردهایی مانند محدودسازی جریان هجومی، حفاظت ورودی منابع تغذیه و کاهش جریان شارژ اولیه خازن‌ها مورد استفاده قرار می‌گیرد.

مهم‌ترین ویژگی آن کاهش مقاومت با افزایش دما است؛ بنابراین در لحظه روشن‌شدن که قطعه سرد است، مقاومت بالاتر مانع عبور جریان هجومی شدید می‌شود و پس از گرم‌شدن، مقاومت کاهش یافته و تلفات عادی مدار کمتر می‌شود.
