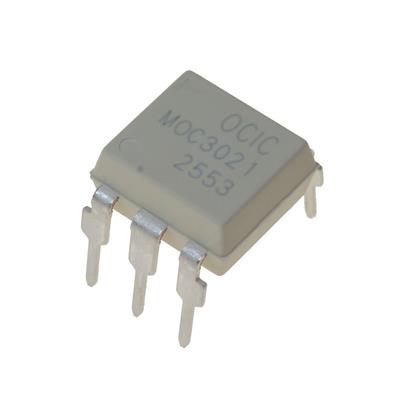

CYMOC3021

CYMOC3021
یک اپتوکوپلر تریاکی (Phototriac Optocoupler) تک‌کاناله با عملکرد Non-Zero Crossing است که توسط Cheuk Yui Innovation Co تولید شده است. این قطعه برای ایزولاسیون الکتریکی بین مدار کنترل ولتاژ پایین و مدار قدرت AC و همچنین تحریک یک تریاک خارجی طراحی شده است. به دلیل عملکرد Non-Zero Crossing، برای کاربردهایی که به کنترل زاویه فاز نیاز دارند، گزینه مناسبی محسوب می‌شود.

💡 کاربردهای اصلی:

• درایو تریاک‌های قدرت

• دیمرهای AC

• کنترل زاویه فاز

• کنترل توان هیتر و المنت

• کنترل روشنایی

• کنترل موتورهای AC

• رله‌های حالت جامد (SSR)

• کنترل بارهای AC

• سیستم‌های اتوماسیون صنعتی

• ایزولاسیون میکروکنترلر از مدار قدرت

✅ مزایا:

قابلیت کنترل زاویه فاز:
ساختار Non-Zero Crossing امکان تحریک تریاک در نقاط مختلف سیکل AC را فراهم می‌کند.

ایزولاسیون بالا:
ولتاژ ایزولاسیون 5kVrms

تحمل ولتاژ مناسب:
VDRM برابر 400V

ولتاژ مستقیم پایین LED:
VF برابر 1.18V

محدوده دمای کاری گسترده:
از -55°C تا +100°C

پکیج استاندارد DIP-6:
مناسب برای مونتاژ Through Hole

تک‌کاناله:
مناسب برای کنترل یک مسیر AC و تحریک یک تریاک خارجی

🎯 جمع‌بندی:

CYMOC3021 یک اپتوکوپلر Phototriac تک‌کاناله و Non-Zero Crossing از Cheuk Yui Innovation Co است که برای ایزولاسیون مدار کنترل از مدار قدرت AC و تحریک تریاک خارجی طراحی شده است.

این قطعه با VDRM برابر 400V، جریان ورودی 60mA، VF برابر 1.18V، ایزولاسیون 5kVrms و محدوده دمایی -55 تا +100 درجه سانتی‌گراد، برای کاربردهایی مانند دیمر، کنترل زاویه فاز، کنترل توان هیتر، کنترل روشنایی، کنترل موتور AC و رله حالت جامد مناسب است.

نکته مهم این است که CYMOC3021 خود یک تریاک قدرت نیست؛ بلکه یک درایور تریاک اپتوایزوله است و معمولاً در کنار یک تریاک خارجی با مشخصات مناسب برای کنترل بارهای AC استفاده می‌شود.
