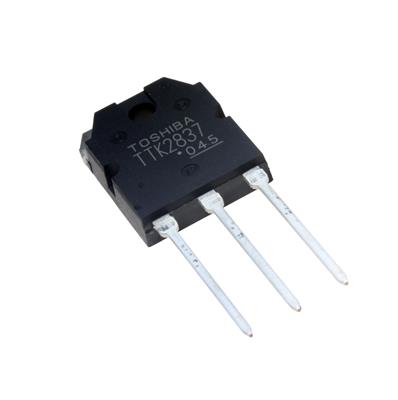

TTK2837

TTK2837

یک ترانزیستور قدرت MOSFET کانال N است که توسط Toshiba Corporation تولید شده است. این قطعه در پکیج صنعتی TO-247AD (TO-3P) ارائه می‌شود و برای کاربردهای سوئیچینگ با ولتاژ بالا و جریان قابل توجه طراحی شده است.

🧩 مشخصات کلی:

• نوع: ترانزیستور قدرت MOSFET

• کانال: N-Channel

• ولتاژ درین-سورس (Vds): 500V

• جریان درین پیوسته (Id): 20A (در 25°C)

• مقاومت روشن (Rds(on)): 220mΩ

• نوع بسته‌بندی: TO-247AD (TO-3P) (Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ درین-سورس (Vds): 500V

• جریان درین پیوسته (Id): 20A (در 25°C)

• مقاومت درین-سورس (Rds(on)): 220mΩ

• توان قابل تحمل (Pd): 200W

💡 کاربردهای اصلی:

• منابع تغذیه سوئیچینگ صنعتی (SMPS)

• اینورترهای خورشیدی و صنعتی

• سیستم‌های UPS صنعتی

• مبدل‌های PFC (اصلاح ضریب توان)

• درایورهای موتور با ولتاژ بالا

• کنترلرهای روشنایی LED صنعتی

• منابع تغذیه سرور و تجهیزات شبکه

• سیستم‌های جوشکاری صنعتی

✅ مزایا:

• ولتاژ کاری بالا: 500 ولت برای کاربردهای صنعتی پیشرفته

• جریان قابل توجه: 20 آمپر در ولتاژ بالا

• مقاومت روشن پایین: 220 میلی‌اهم برای تلفات هدایت کم

• پکیج TO-247AD: مدیریت حرارتی عالی برای اتلاف توان بالا

• سرعت سوئیچینگ بالا: کاهش تلفات سوئیچینگ

• قابلیت اطمینان بالا: عملکرد پایدار در شرایط کاری سخت

• دیود بدنۀ سریع: بازیابی بسیار سریع برای کاربردهای سوییچینگ القایی

• بهینه‌شده برای کارایی: تعادل مناسب بین پارامترهای کلیدی

🎯 جمع‌بندی:
TTK2837 یک MOSFET قدرت صنعتی با عملکرد برتر است که ترکیب بهینه‌ای از ولتاژ بالا (500V)، جریان قابل توجه (20A) و مقاومت روشن پایین (220mΩ) را ارائه می‌دهد. این قطعه برای پروژه‌های صنعتی که به عملکرد پایدار در شرایط سخت و راندمان سوئیچینگ خوب نیاز دارند، گزینه‌ای ایده‌آل محسوب می‌شود. پکیج TO-247AD امکان مدیریت حرارتی مؤثر را برای اتلاف توان 200 واتی فراهم می‌کند. توجه به طراحی مناسب درایور گیت و استفاده از هیت‌سینک مناسب برای دستیابی به حداکثر کارایی این ترانزیستور کاملاً ضروری است. این قطعه نمونه‌ای از تعادل عالی بین عملکرد، قابلیت اطمینان و کارایی برای کاربردهای صنعتی سنگین است.
