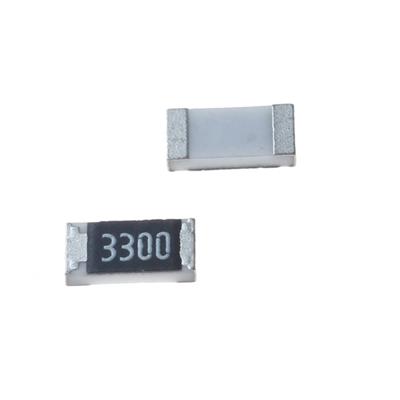

مقاومت 330 اهم 1 درصد 1206 smd

نام قطعه:

RESISTOR 330OHMS 1206 1% SMD

نام کارخانه‌ای:

SER1206F3300AR

کشور سازنده:
چین
پکیج:
1206 (3216)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 330 اهم 1 درصد 1206 smd

مقاومت 330 اهم 1 درصد 1206 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 1206 (3216)
  • مقاومت 330 اهم
  • دقت 1 درصد
  • توان (وات) 250 میلی وات
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 200 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد GPS, Mobile Phone, Telecom , PDA, Setbox, Meter
  • حداقل ضریب دمایی -100 ضریب دمایی
  • حداکثر ضریب دمایی 100 ضریب دمایی

RESISTOR 330OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار 330 اهم است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای ارتباطی و مصرفی پیشرفته که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • مقاومت اسمی: 330 Ω (اهم)

  • تلرانس (دقت): ±1%

  • توان نامی: 250 mW (میلی‌وات)

  • ولتاژ کاری DC حداکثر: 200 V

  • کاربرد: GPS، موبایل، مخابرات، PDA، ست‌باکس، متر

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 330 Ω

  • تلرانس: ±1%

  • توان نامی در دمای 70°C: 250 mW

  • حداکثر ولتاژ مجاز DC: 200 V

  • ضریب دمایی (TCR): ±100 ppm/°C

  • دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • تطبیق امپدانس و ترمینیشن (Termination) در خطوط انتقال سریع: در ماژول‌های GPS، خطوط داده پرسرعت در تلفن‌های همراه، رابط‌های مخابراتی (Telecom) و تجهیزات ست‌باکس (Set-top Box).

  • مقاومت‌های pull-up/pull-down دقیق: در باس‌های کنترلی و ارتباطی (مانند I2C، SPI) در دستگاه‌های موبایل، PDA و تجهیزات اندازه‌گیری (متر).

  • مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در مدارهای منبع تغذیه، تقویت‌کننده‌ها و مدارهای آنالوگ داخل این دستگاه‌ها.

  • محدود کننده جریان دقیق: برای الئیدی‌های نشانگر یا مدارهای حساس در این تجهیزات.

  • تقسیم‌کننده ولتاژ دقیق: در مدارهای نظارت بر باتری یا سنسور در دستگاه‌های قابل حمل.

✅ مزایا و ویژگی‌ها:

  • دقت بالا (1%): برای کاربردهای ارتباطی و دیجیتال حساس که به عملکرد قابل اطمینان و تکرارپذیر نیاز دارند، ضروری است.

  • پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی خوب و مناسب برای مونتاژ انبوه در محصولات الکترونیکی مصرفی.

  • مقدار مقاومت پرکاربرد (330Ω): یک مقدار استاندارد و بسیار رایج در الکترونیک، به ویژه برای تطبیق امپدانس خطوط سریال.

  • ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی مناسبی برای محیط‌های عملیاتی مختلف (از داخل خودرو تا فضای داخلی) ارائه می‌دهد.

  • ولتاژ کاری بسیار بالا (200V): امتیاز ویژه این قطعه است که حاشیه ایمنی فوق‌العاده‌ای برای کار در مدارهای با ولتاژهای معمول (3.3V، 5V، 12V) ایجاد می‌کند و قابلیت اطمینان را افزایش می‌دهد.

  • دامنه دمای عملیاتی گسترده: پوشش مناسبی برای کاربردهای خودرویی (GPS) و صنعتی (متر) فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 330 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، کاملاً منطبق بر نیازهای کاربردهای ارتباطی و مصرفی پیشرفته است.



Features انتخاب ویژگی
Resistance 330 Ω ≤ = ≥
Power Rating 250 mW ≤ = ≥
Tolerance 1 % ≤ = ≥
Voltage Rating DC 200 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application GPS, Mobile Phone, Telecom , PDA, Setbox, Meter
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 1206 (3216)
