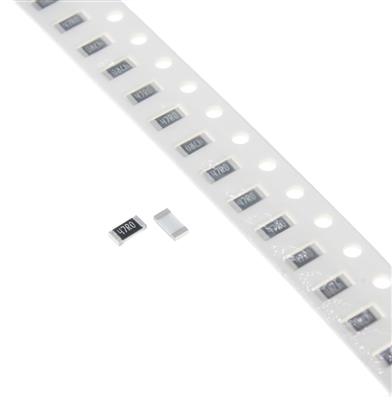

RESISTOR 47OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار متوسط-پایین (47 اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 47 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 125 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 47 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 125 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و نظارت بر جریان تا حدود 50 میلی‌آمپر با دقت خوب در مدارهای کنترل، منابع تغذیه کم‌توان یا درایورهای الئیدی.

• مقاومت‌های تطبیق امپدانس دقیق (Precision Impedance Matching): در خطوط انتقال سیگنال که به مقدار دقیق 47 اهم نیاز است (یک مقدار استاندارد در بسیاری از سیستم‌های RF و مخابراتی).

• مقاومت‌های ترمینیشن (Termination Resistor) با دقت: در رابط‌های دیجیتال پرسرعت برای کاهش انعکاس سیگنال با دقت بالا.

• محدود کننده جریان دقیق: برای تنظیم دقیق جریان در بارهای حساس.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp) و مدارهای کنترل برای تنظیم دقیق بهره یا سطح جریان.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور و نظارت.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر را تضمین می‌کند، که برای کاربردهای اندازه‌گیری و کنترل حیاتی است.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی مناسب.

• مقدار مقاومت پرکاربرد و استاندارد (47Ω): یک مقدار کلیدی در الکترونیک، به ویژه برای تطبیق امپدانس.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر کاربردهای حرفه‌ای ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی متمایزکننده این قطعه است. این ولتاژ نامی بسیار بالاتر از نیاز معمول کاربردهای 47 اهمی است و حاشیه ایمنی استثنایی ایجاد می‌کند، که برای قابلیت اطمینان در محیط‌های صنعتی یا با نویز بالا مفید است.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 47 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه ایده‌آل برای کاربردهای دقیق مانند نمونه‌برداری جریان، تطبیق امپدانس و ترمینیشن به نظر می‌رسد. ولتاژ کاری بسیار بالا (200V) یک مزیت ایمنی قابل توجه است.
