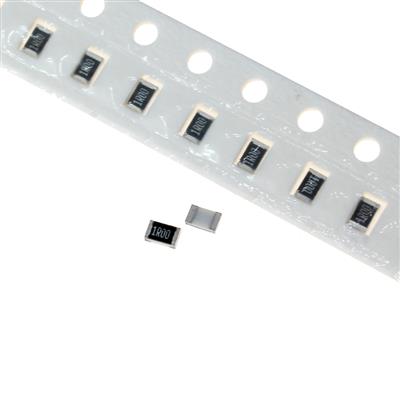

RESISTOR 1Ω 1% 0805
یک مقاومت ثابت با مقدار بسیار پایین (Very Low-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج متداول 0805 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بسیار کم با توان نسبتاً بهتر نسبت به پکیج‌های کوچکتر دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با مقدار بسیار پایین (Very Low-Ohm Thick Film Fixed Resistor)

• مقدار مقاومت: 1 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1Ω

• حداکثر توان نامی (Pd): 125mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 150V

• ضریب دمایی (TCR): -400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• سنسور جریان (Current Sensing) عمومی در مدارهای کم‌توان تا متوسط مانند مدیریت باتری، درایورهای LED کوچک و مدارهای محافظت

• محدودکننده جریان (Current Limiting) در ورودی منابع تغذیه، درایورها و بارهای با جریان متوسط

• مقاومت‌های محافظ (Fuse Resistors) در کاربردهایی با جریان متوسط

• بارهای مصنوعی (Dummy Load) برای تست منابع تغذیه و باتری‌های کوچک

• تقسیم جریان (Current Sharing) در مدارهای موازی برای توزیع بار

• کاربردهای عمومی در الکترونیک مصرفی، صنعتی و خودرویی که نیاز به مقاومت کم با توان نسبتاً بهتر دارند

✅ مزایا:

• پکیج 0805: تعادل خوبی بین اندازه و توان ارائه می‌دهد؛ برای نصب ماشینی و دستی آسان‌تر از 0603 است.

• توان نامی 125mW: ظرفیت تحمل جریان بهتری نسبت به پکیج‌های کوچکتر دارد (حداکثر جریان مجاز پیوسته حدود 0.35 آمپر).

• ولتاژ کاری 150V: قابلیت استفاده در مدارهای با ولتاژ نسبتاً بالا.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

• مقدار مقاومت بسیار پایین (1Ω): مناسب برای کاربردهای سنسینگ جریان و محدودکننده با افت ولتاژ کم.

🎯 جمع‌بندی:
این مقاومت 1 اهمی در پکیج 0805، یک راه‌حل عملی و متعادل برای کاربردهای عمومی با نیاز به مقاومت بسیار کم و توان متوسط است. این قطعه برای محدودکننده‌های جریان، سنسینگ جریان عمومی و کاربردهای محافظتی در طراحی‌های SMD گسترده مناسب است. با این حال، ترکیب تلرانس 1% و ضریب دمایی بالا (-400 ppm/°C)، استفاده از آن را برای سنسینگ جریان دقیق یا شرایط با نوسانات دمایی زیاد محدود می‌کند. این مقاومت یک انتخاب متداول و مقرون‌به‌صرفه برای بسیاری از پروژه‌های الکترونیکی است که به یک مقاومت کم‌مقدار با قابلیت اطمینان مناسب نیاز دارند.
